内存与IO空间的访问

内存和IO的硬件机制

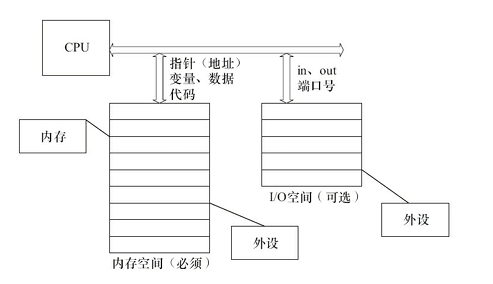

内存空间和IO空间

  • IO空间：x86架构CPU中的一个概念，代表了外设寄存器地址空间，通过特定指令访问

  • 内存空间：大多数嵌入式CPU并没有IO空间，仅存在内存空间。可以直接通过地址、指针访问

image-20250323191725859 image-20240909093623496 image-20240909093807702

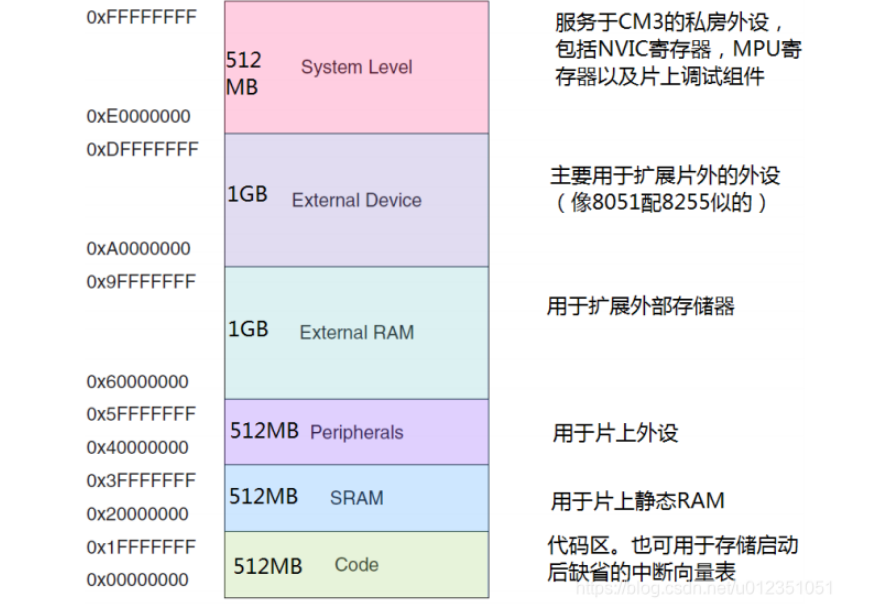

不同CPU的地址空间一般都是从0x000000开始的，但是哪个外设对应哪一部分，一般都是不确定的，比如Imx6ull中，DDR的地址空间是从0x80000000开始的

内存管理单元

内存管理单元（MMU）是CPU的非常重要的一个组件，用于辅助OS进行内存管理，它的功能如下：

  • 提供虚拟地址到物理地址的映射
  • 内存访问权限保护
  • 缓存控制：通过PTE的某些字段来控制缓存的行为，比如是否允许缓存、缓存写回策略…

转换旁路缓存

转换旁路缓存（Translation Lookaside Buffer，TLB）是MMU的核心部件，它缓存少量的虚拟地址与物理地址的转换关系，是转换表的Cache，因此也经常被称为“快表”

转换表漫游

转换表漫游（Translation Table walk，TTW）：当TLB中没有缓冲对应的地址转换关系时，需要通过对内存中页表进行遍历来获得对应关系

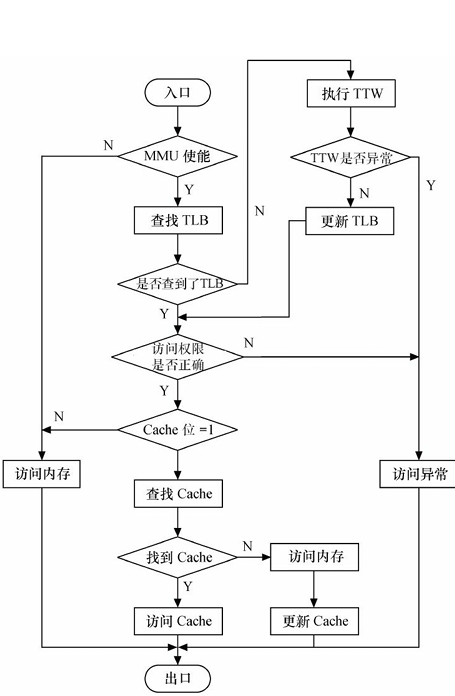

内存访问的完整流程

image-20250323192312974
  • 注意：最后是CPU进行的内存访问，MMU只负责查找映射关系，并且CPU会优先访问Cache，之后才访问物理内存

Linux的内存布局

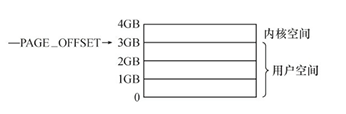

在Linux系统中，每个进程的虚拟内存空间被分为2部分：用户空间和内核空间

image-20250323192656907

  • 对于一个进程，其用户空间和内核空间共用一个页表。但是CPU在用户态时只能访问用户空间范围的虚拟地址，不能直接访问内核空间（通过MMU结合PTE对应字段实现），而内核态可以访问任意空间的内存
  • 不同进程的虚拟内存空间的内核空间所映射的物理地址是相同的，故内核在物理内存中只需要加载1次。其布局在系统启动时初始化，并在整个系统运行期间保持不变
  • 对于内核线程，它只有内核态，所以它没有用户空间，体现在用户空间地址范围没有PTE

内核空间的布局

32位Linux在x86架构的内核地址空间通常被划分为以下几个区域：

image-20250323195608519
  • 1.直接映射区：将物理内存顺序映射到内核空间，是内核访问物理内存的主要方式
    • 物理地址和虚拟地址之间存在线性关系

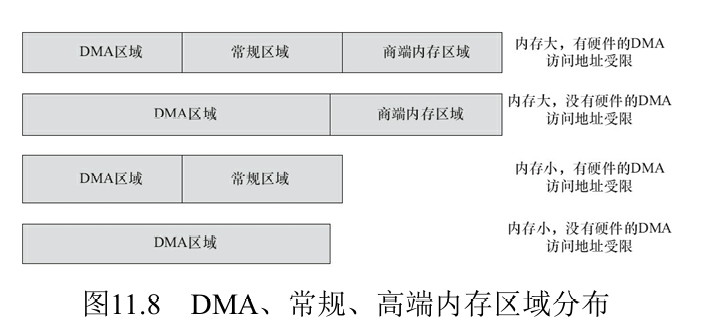

    • 该区域可进一步分为2个区：
      • DMA区域
      • 常规区域
image-20250323200536731
  • 2.虚拟内存动态分配区
    • 为内核提供动态分配的虚拟内存，用于分配不连续的物理内存
    • 通过 vmalloc() 分配的内存位于此区域
  • 3.高端内存映射区：32位的Linux的内核空间只有1GB，其物理内存映射区最大长度为896MB，当物理内存的地址大于896MB时，超过物理内存映射区的那部分内存称为高端内存，需要使用kmap把他们映射到该区才能访问
  • 4.专用页面映射区
  • 5.系统保留映射区

用户空间的布局

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
高地址
------------------
|     内核空间     | ← 用户进程不可访问
|-----------------|
|    栈（THREAD 1）| ← 向下增长
|-----------------|
|    栈（THREAD 2）|
|-----------------|
|    栈（THREAD n）|
|-----------------|
|     共享库       | ← 动态链接库 (如 libc.so)
|-----------------|
|     内存映射区    | ← mmap 文件/匿名映射 (如 malloc 大内存)
|-----------------|
|     堆 (Heap)    | ← 向上增长
|-----------------|
|     .bss 段       | ← 未初始化的静态/全局变量(默认为0)
|-----------------|
|     .data 段      | ← 已初始化的静态/全局变量
|-----------------|
|     .rodata 段   | ← 已初始化的静态/全局变量
|-----------------|
|     .text 段     | ← 代码 (只读, 如: 0x55...)
低地址
  • 代码段 (.text)：存放编译后的机器指令
  • 只读数据段(.rodata)：存放只读数据，比如字符串字面量、被 const修饰且已初始化的全局变量和静态变量、编译器生成的各种常量
  • 数据段 (.data, .bss)：存放初始化和非初始化的全局/静态变量
  • 堆 (heap)：用于动态内存分配（malloc/free）
  • 栈 (stack)：用于函数调用帧、局部变量
  • 内存映射段 (mmap segment)：用于加载共享库、文件映射等

注意，上面的BSS段、Text段并不是ELF里的节区（.bss、.text之类的），而是Segment，是若干节区的合并

网上经常有一些说法，比如“C语言的内存模型/布局”

这个说法是有问题的，他实际说的是Linux进程虚拟内存空间的布局，语言本身是没有内存布局的

Linux的内存管理

用户空间动态申请内存

用户空间动态申请内存用的函数是 malloc()。该函数由==C库==提供，并不是系统调用，其内部其实封装了系统调用，根据申请的内存大小而使用brk()或者mmap()系统调用

这个函数在各种操作系统上的使用是一致的，对应的用户空间内存释放函数是 free()。注意：动态申请的内存使用完后必须要释放，否则会造成内存泄漏，如果内存泄漏发生在内核空间，则会造成 ==系统崩溃==

内核空间动态申请内存

Linux内存对于物理内存的管理最底层是以页为单位的而不是以字节，但是还是封装了一些以内存为单位申请/释放的函数

alloc_pages

1
2
3
4
struct page *alloc_pages(gfp_t gfp_mask, unsigned int order);

- gfp_mask：分配标志（Get Free Page flags）
- order：分配的页数量为 2^order

此函数会根据gfp_mask选择合适的Zone，再由该Zone的伙伴系统来分配对应的内存页，且分配的内存页都是物理地址连续的。返回的是内存页的数据结构

gfp_mask和Zone区的对应关系：

宏 典型 Zone 特点
GFP_KERNEL NORMAL 普通内核分配，可睡眠
GFP_ATOMIC NORMAL 中断上下文使用，不可睡眠
GFP_DMA DMA 分配低端内存 (<16MB)
GFP_DMA32 DMA32 分配 32位可访问内存 (<4GB)
GFP_HIGHUSER_MOVABLE HIGHMEM/MOVABLE 用户页（匿名 mmap/brk）
GFP_USER NORMAL/HIGHMEM 用户页，可回收
GFP_NOWAIT NORMAL 不可阻塞
__GFP_ZERO 任意 分配后清零内存

__get_free_pages

1
unsigned long __get_free_pages(gfp_t gfp_mask, unsigned int order);

此函数是对alloc_pages的封装，返回值是物理页对应的内核虚拟地址。它分配的内存页的物理和虚拟地址都是连续的

kmalloc

1
2
void *kmalloc(size_t size, gfp_t flags);
void kfree(const void *objp);

用于分配 物理上连续 + 虚拟上连续 的小块内存

  • size：申请的大小

  • flags：分配内存的方法，列举几个常用的

  • GFP_KERNEL： 在内核空间申请内存，如果不能分配，将阻塞进程，故不能在中断等非进程上下文使用

  • GFP_USER：在用户空间申请内存，可能阻塞

  • GFP_DMA： 从直接映射区的DMA区域分配内存

  • GFP_ATOMIC ：分配内存的过程是一个原子过程，分配内存的过程不会被（高优先级进程或中断）打断

底层原理：

  • 小内存（通常 ≤ 8KB）：底层是对SLAB的封装，它会根据size选择合适的kmem_cache对象，从中取出一块内存。SLAB不仅维护了对象池，也维护了不同大小的内存块（如8B、16B…8KB）不管是对象池，还是内存块，用的都是struct kmem_cache
  • 大内存（> 8KB）：直接调用伙伴算法（alloc_pages()），绕过 SLAB

kzalloc

1
2
3
static inline void *kzalloc(size_t size, gfp_t flags){
    return kmalloc(size, flags | __GFP_ZERO);
}
  • kzalloc() 函数与 kmalloc() 非常相似，参数及返回值是一样的，可以说是前者是后者的一个变种，因为 kzalloc() 实际上只是额外附加了 __GFP_ZERO 标志。所以它除了申请内核内存外，还会对申请到的内存内容清零
  • kzalloc() 对应的内存释放函数也是 kfree()

vmalloc

1
2
void *vmalloc(unsigned long size);
void vfree(const void *addr);

用于分配 物理上不连续 + 虚拟上连续 的大块内存

  • 由于 vmalloc() 没有保证申请到的是连续的物理内存，因此对申请的内存大小没有限制，如果需要申请较大的内存空间就需要用此函数了

  • vmalloc() 和 vfree() 可能阻塞，因此不能从中断上下文调用

底层原理：根据申请的内存大小，通过伙伴系统分配物理页（多次调用alloc_pages），之后通过vmap建立新的PTE，将这些物理不一定连续的内存页映射到一段连续的虚拟内存上

伙伴算法

伙伴算法（Buddy System）是 Linux 内核中用于管理物理内存页（Page）的分配与回收的核心算法，属于管理==外部碎片==的一种策略。它的核心思想是：

  • 以2^n为单位将空闲内存划分为不同大小的块，并通过 “伙伴合并” 机制减少内存碎片
  • 主要用于页级内存分配（如 alloc_pages()），是 kmalloc、vmalloc 等底层依赖的基础

核心机制：

（1）内存块的分组

  • 将内存页划分为不同order的块，每个块包含2^order个连续物理页
  • 内核维护11个(0~10order)的空闲链表free_area，每个链表存储对应大小的空闲块

（2）内存页的分配过程

1.请求分配：

  • 若申请k个page，由2^n>=k计算出需要块的order：n

2.查找空闲块：

  • 从free_area[n]链表中查找空闲块：
    • 如果找到，直接分配
    • 如果未找到，向更高阶(n+1)链表拆分：
      • 将一块 2^(n+1) 的块拆分为两个 2^n 的“伙伴块”
      • 一块用于分配，另一块加入 free_area[n] 链表

（3）释放与合并

  • 将释放的块放回对应的 free_area 链表
  • 若该块的“伙伴块”也是空闲的，则合并为更大的块（2^(n+1)），并递归向上合并

（4）“伙伴”的定义

  1. 大小相同（同为 2^k 页）
  2. 物理地址连续
  3. 起始地址必须能被 2^(n+1) 整除（即对齐）

slab算法

背景：内核中有大量频繁创建/销毁的小对象，如果每次都用 alloc_pages() 去分配一个整页，就太浪费

SLAB 是 Linux 内核中用于高效管理小内存对象（通常小于 1 页）的内存分配器，底层基于伙伴算法：通过伙伴算法拿到一组物理页，然后在slab内部划分为固定大小的小对象

它的核心目标是：

  • 减少内存碎片：通过对象缓存机制避免频繁分配/释放小内存导致的==内部碎片==
  • 提升性能：重用已初始化的对象，减少内存初始化和销毁的开销

SLAB分配器使用struct kmem_cache来管理一类大小固定的对象，可以把他看成一种对象池

1
2
3
4
5
struct kmem_cache {
    unsigned int object_size;   // 对象大小
    const char *name;           // 名称，如 "inode_cache"
    struct list_head slabs_full, slabs_partial, slabs_free;
};

SLAB 的工作流程：

（1）对象缓存

  • 内核初始化时，为每种常用对象（如 task_struct、inode、kmalloc-16）建立专用缓存struct kmem_cache，避免频繁从伙伴系统申请内存
1
2
3
struct kmem_cache *task_cachep;
task_cachep = kmem_cache_create("task_struct", sizeof(struct task_struct),
                               0, SLAB_PANIC, NULL);
  • 每个kmem_cache管理一组SLAB，每个 SLAB又被划分为多个相同大小的对象

（2）分配对象

1
struct task_struct *task = kmem_cache_alloc(task_cachep, GFP_KERNEL);
  1. 从对应缓存中查找 Partial 或 Empty SLAB
  2. 若找到空闲对象：直接标记为已分配并返回
  3. 若无空闲 SLAB：从伙伴系统申请新内存页，创建新的kmem_cache

（3）释放对象

1
kmem_cache_free(task_cachep, task);
  1. 将对象标记为空闲，并检查其所属 SLAB 状态：
    • 若 SLAB 从 Full → Partial：加入缓存的 Partial 链表
    • 若 SLAB 从 Partial → Empty：加入 Empty 链表（可能被释放回伙伴系统）

（3）销毁缓存

当缓存不再需要时（如模块卸载），释放所有 SLAB 到伙伴系统

IO端口和IO内存的访问

  • IO端口：设备的寄存器位于IO空间时，被称为IO端口
  • IO内存：设备的寄存器位于内存空间时，被称为IO内存

由于IO端口和IO内存都是寄存器，所以对其不能随便访问，需要特定的操作

IO端口的访问

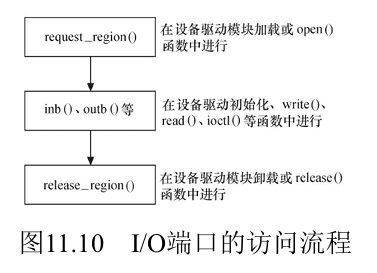

Linux内核提供了一些API来进行IO端口的访问：

  • 看Linux设备驱动开发的11.4
image-20250323205035308

IO内存的访问

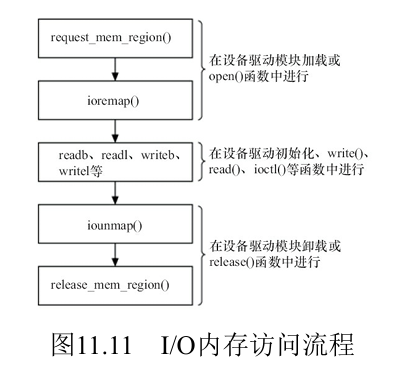

由于这些寄存器位于内存空间，对他们的访问实际上就是对某些物理内存的访问。但是Linux中对于物理内存的访问都要经过MMU，所以我们需要在页表中建立新的PTE，实现将这些寄存器的物理地址映射到虚拟地址空间。Linux内核中具体的API如下：

1
2
3
4
// 建立映射（返回一个虚拟地址）
void *ioremap(unsigned long offset, unsigned long size);
// 取消映射
void iounmap(void * addr);
  • 在完成映射后，尽管可以直接通过指针访问这些地址，但是Linux内核推荐用一组标准的API来完成设备内存映射的虚拟地址的读写，具体看书
image-20250323205047397

将设备内存映射到用户空间

通过ioremap我们可以获得将寄存器的物理地址转换成虚拟地址，从而在内核态访问，但是在用户态还是没办法直接访问这些设备的寄存器，此时我们需要用到mmap，来把寄存器的虚拟地址映射到用户空间，当用户访问用户空间的这段地址范围时，实际上会转化 为对设备的访问

为啥要在用户空间访问设备寄存器？

  • 一般用在帧缓冲设备上，这样就可以直接在应用层操作显存而避免数据的拷贝

DMA

DMA是一种无须CPU的参与就可以让外设与系统内存之间进行双向数据传输的硬件机制。使用DMA可以使系统CPU从实际的I/O数据传输过程中摆脱出来，从而大大提高系统的吞吐率

DMA方式的数据传输由DMA控制器（DMAC）控制，在传输期间，CPU可以并发地执行其他任务。 当DMA结束后，DMAC通过中断通知CPU数据传输已经结束，然后由CPU执行相应的中断服务程序进行后处理。

DMA与Cache一致性

Cache一致性的定义：同常指的是Cache和内存的一致性，有的时候物理内存被改变了，但是Cache没有同步，但是CPU一般优先访问Cache再访问物理内存，这就发生了Cache和内存的不一致问题

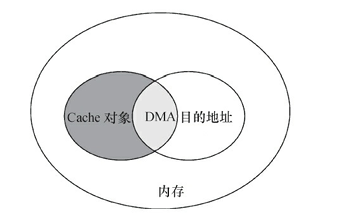

在使用DMA时，可能会造成Cache一致性问题，这个问题出现在DMA的目的地址与Cache所缓存的内存地址访问有重叠的情况

image-20250323211001434

DMA编程

DMA是一种外设与内存交互数据的方式，内存中用于与外设交互数据的一块区域称为DMA缓冲区，它在物理内存中必须连续

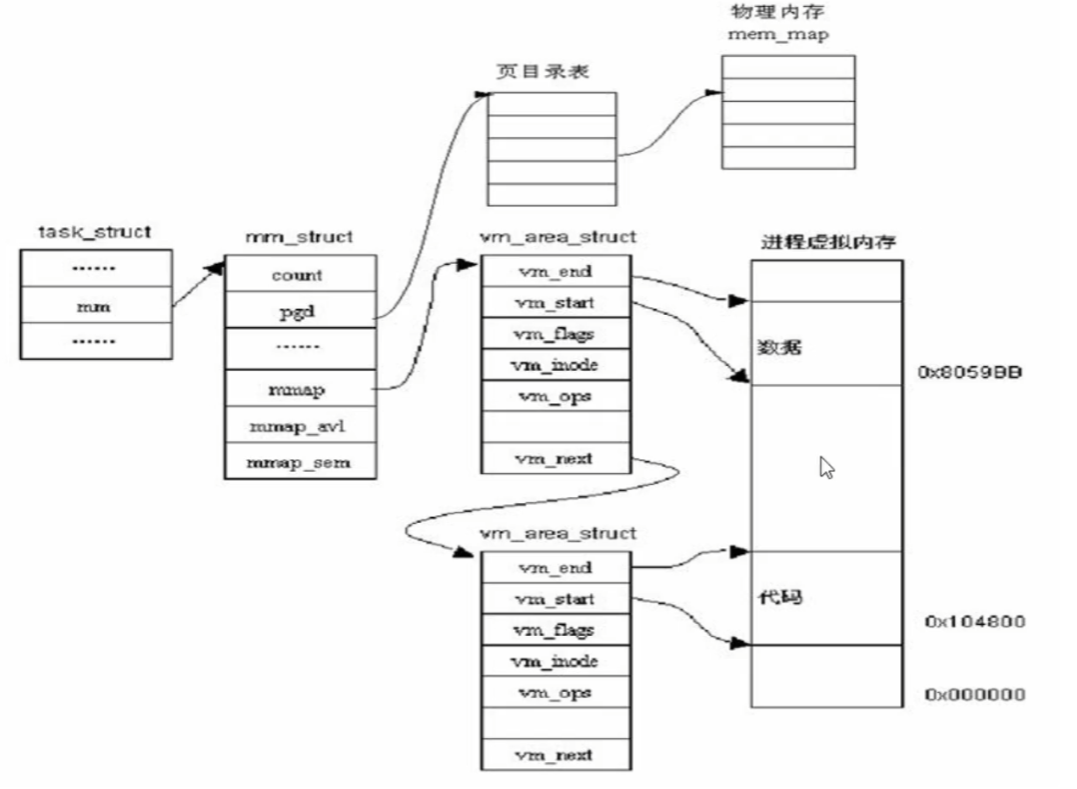

内核数据结构

image-20251030210527021

内存描述符

每个进程都有一个虚拟地址空间，那么在内核中，是否有数据结构来表示这个虚拟地址空间的一些信息呢？

  • 有的，每个进程的PCB（task_struct）都有一个内存描述符的成员变量mm_struct描述一个进程的用户空间的虚拟内存布局
1
2
3
4
5
6
7
8
9
struct mm_struct {
    struct vm_area_struct *mmap;   // VMA链表，描述各个内存区域
    pgd_t *pgd;                    // 指向页全局目录（page global directory），也就是页表根
    unsigned long start_code, end_code;   // 代码段
    unsigned long start_data, end_data;   // 数据段
    unsigned long start_brk, brk;         // 堆
    unsigned long start_stack;            // 栈
    ...
};

VMA

VMA（vm_area_struct）是内存子系统中另一个非常重要的数据结构，它是虚拟内存管理的基本单位，表示虚拟地址空间中一段连续的虚拟内存区域，并且有相同的权限属性

例如一个进程的内存空间：

  • 0x08048000-0x08049000 → 代码段（只读、可执行）
  • 0x08049000-0x0804A000 → 数据段（可读可写）
  • 0xBFFFF000-0xC0000000 → 栈（可读可写，向下增长）

这些区间在内核里就对应不同的VMA

1
2
3
4
5
6
7
8
9
10
11
12
struct vm_area_struct {
    unsigned long vm_start;   // 区域起始虚拟地址
    unsigned long vm_end;     // 区域结束虚拟地址
    struct vm_area_struct *vm_next;
    struct rb_node vm_rb;     // 挂到红黑树
    struct mm_struct *vm_mm;  // 属于哪个进程

    pgprot_t vm_page_prot;    // 页保护属性
    unsigned long vm_flags;   // 权限标志 (读/写/执行/共享)
    struct file *vm_file;     // 如果是文件映射，这里指向对应文件
    ...
};

特点：

1.每个VMA描述一段连续的虚拟内存区间，并且有统一的权限和属性（r/w/x，私有还是共享）

2.一个进程可能有几十、上百个 VMA（不仅仅是代码段、堆、栈，还包括 mmap 的 so 库、文件映射、匿名页等）

3.mm_struct 通过红黑树/链表组织所有 VMA

为什么在mm_strcut中已经有了各内存段的起始地址，比如unsigned long start_stack; 还需要vm_area_struct 呢

  • mm_struct：进程的“全局内存描述”，粗粒度，告诉我们这个进程的虚拟内存大致布局
  • vm_area_struct：进程的“内存区间表”，精细化，负责具体的内存访问权限、缺页处理
