21 Camera驱动开发

Camera驱动开发

Camera基础知识

CMOS Sensor

也常被简称为Sensor，它就是个光电转换器件，把光信号转换成电信号

特点：

• 只是一个裸芯片（die）
• 输出通常是 Raw Bayer 数据（RGGB/BGGR 等排列）
• 不含镜头、ISP、电路板等辅助模块
• 常见规格：分辨率（MP）、尺寸（1/2.3”）、像素尺寸、bit-depth（10/12-bit）

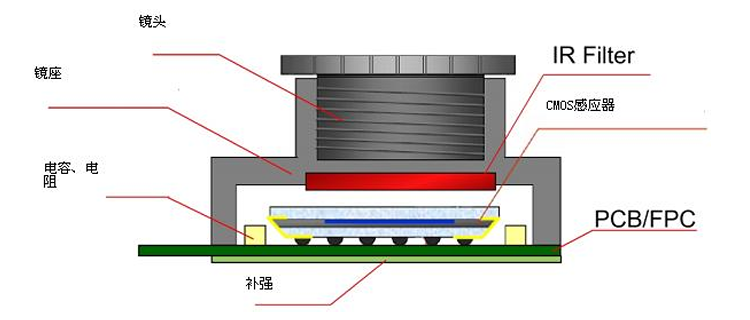

相机模组

将Sensor、镜头、PCB、外壳等封装到一起的摄像头硬件模块，接口可以直接接主控

组成部分：

• CMOS Sensor → 输出 Raw 或 ISP 后的数据
• 镜头系统 → 聚焦光线到传感器
• PCB 电路板 → 控制信号、时钟、I2C/CSI/USB 接口
• ISP（可选）→ 有些模块自带 ISP，输出 NV12 / RGB / MJPEG
• 封装/外壳 → 方便安装、保护

网上各种博客对于相机模组的常见叫法比如IMX215，实际指的是模组的sensor

相机

相机是对相机模组的进一步封装，相机模组一般要搭配主控才能使用，而相机可以理解为：内部主控 + 相机模组，相机一般会自带ISP处理，能够直接向后级主控输出标准格式的像素

常见接口

上面提到相机和相机模组实际上也是有区别的，所以他们在硬件上的数据接口一般也不同

相机模组

MIPI CSI

MIPI CSI（Camera Serial Interface）是移动行业处理器接口联盟（MIPI Alliance）制定的摄像头串行接口标准协议栈，目前许多相机模组都用了该协议栈，它的物理层接口D-PHY通常由2部分组成：

PHY通常负责数据的转换，它一般是个独立的硬件模块，比如以太网里的PHY模块

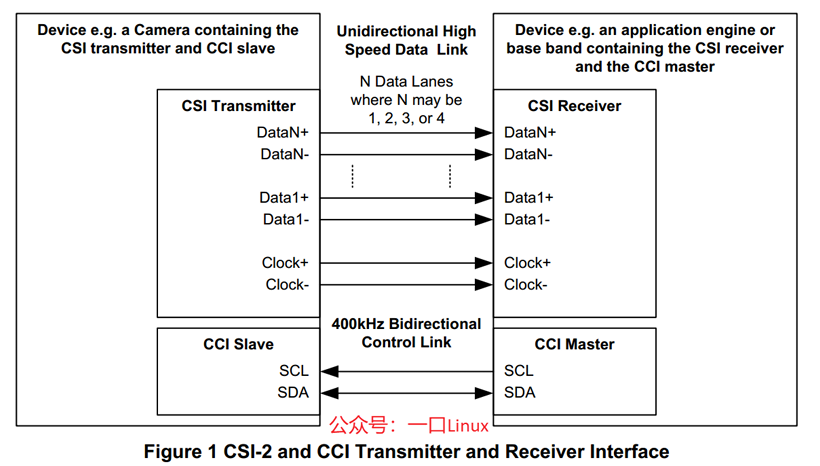

• CSI Transmiter：主机处理器与摄像头模块之间的高速串行接口（传输图像数据）

  • 数据通道（Data Lanes）

    • 数量：1、2 或 4 对差分线（最常见的是 4 Lane，即 4 对差分线）

    • 作用：传输图像数据（像素数据、同步信号等）

    • 命名：通常标记为 D0+/D0-、D1+/D1-、D2+/D2-、D3+/D3-

    • 带宽：每对 Lane 的带宽取决于速率（如 1.5 Gbps per Lane），4 Lane 可提供更高吞吐量（适用于高分辨率传感器）

  • 时钟通道（Clock Lane）

    • 数量：1 对差分线（必需）

    • 作用：提供同步时钟信号（与数据 Lane 同步）

    • 命名：通常标记为 CLK+/CLK-

• CCI Slave：摄像头控制接口

  • I2C：用于传感器配置（如设置分辨率、曝光时间等），通常需要：

    • SCL（I2C 时钟）、SDA（I2C 数据）

  • GPIO 控制信号（可选）：

    • 传感器复位（RESET）

    • 电源使能（PWDN）

  • 帧同步（FSYNC）

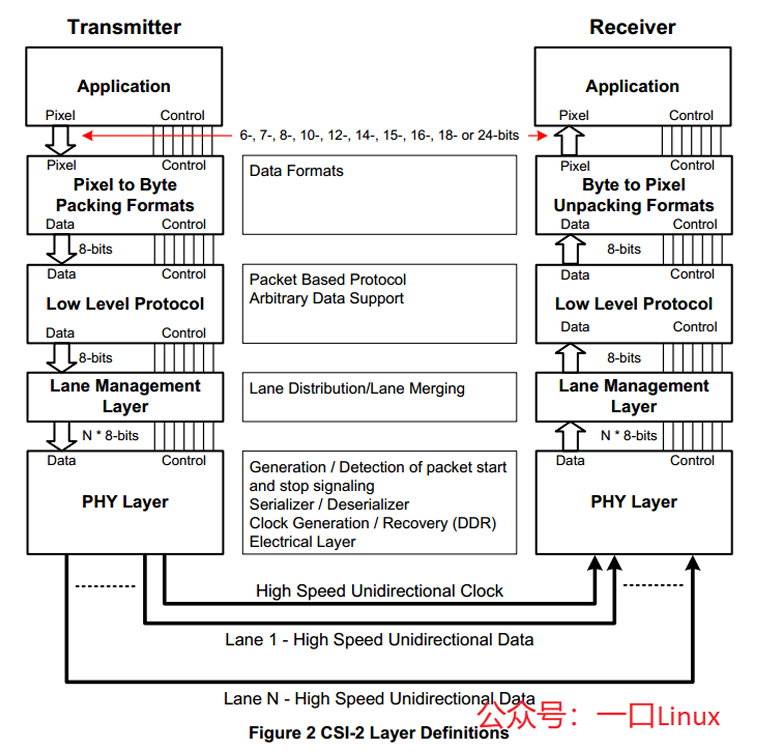

注意，CSI是个协议栈（类似TCP/IP），并不是像IIC那样的一个具体的接口，它也分为多层，上面提到的他在硬件上有这几种引脚，实际上是由该协议的PHY Layer决定的

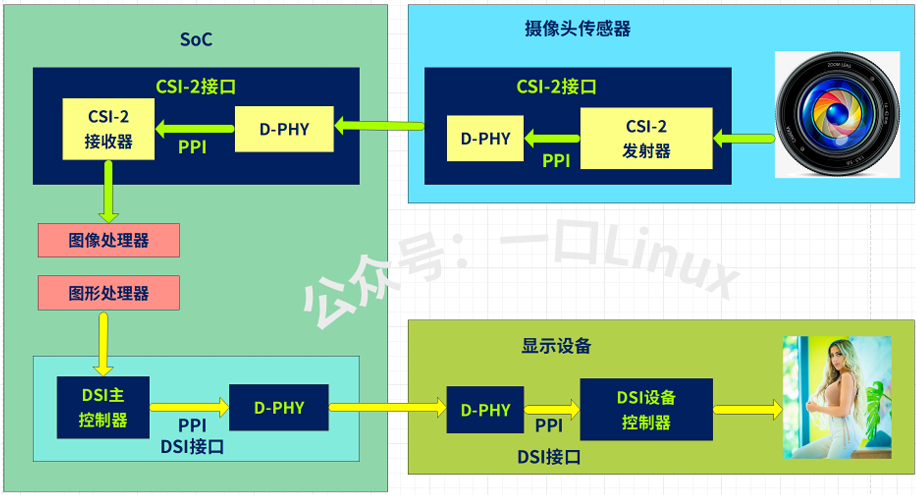

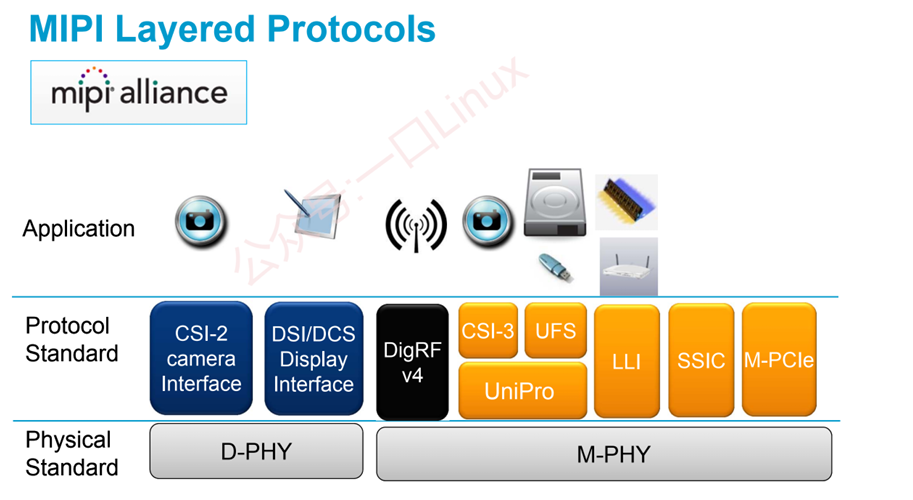

实际上MIPI协议栈定义了几种通用物理层接口：D-PHY、C-PHY、M-PHY来传递数据，不管是用来传递摄像头、显示器还是别的什么的数据，物理层面都可以用这几种接口

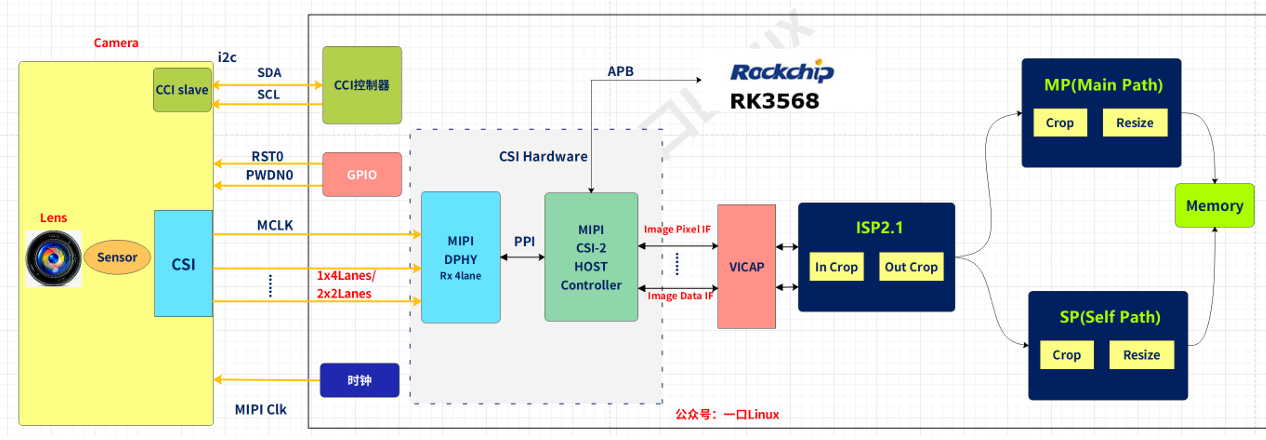

实例分析：

1. MIPI DPHY提供了4 Lane的RX接口，由Sensor提供Clock，并通过四条数据Lane输入图像数据
2. DPHY与CSI-2 Host Contrller之间通过PPI（PHY-Protocol Interface）相连，该接口包括了控制， 数据，时钟等多条信号
3. CSI-2 Host Contrller通过PPI接口收到数据后进行解析，完成后通过IDI(Image Data Interface)或者 IPI(Image Pixel Interface)输出到SoC的其他模块(VICAP或ISP，rk3568是送至VICAP模块)
4. ISP将处理过的图片输出到MP主通道或SP自身通道，SP一般用来预览图片，SP图片的最大分辨率比 MP低

DVP

DVP(Digital Video Port，摄像头数据并口传输协议)

• 一种并口协议，提供8-bit或10-bit并行传输数据线、HSYNC(Horizontal sync)行同步线、VSYNC(Vertical sync)帧同步线和PCLK(Pixel Clock)时钟同步线

相机

• USB
• GigE Vison
• Camera Link
• CXP

疑问：

1.CSI摄像头是通用的吗（引脚数量和排列是一样的吗）

• 不是，各家CSI摄像头的引脚顺序和数量都是它们自己决定的，即使2Lane也可能引出10几个引脚（大部分都接地罢了…）
• 一般CSI摄像头都是和开发板绑定的，因为CSI接口一般用FPC排线，无法像杜邦线那样自己调整顺序。网上卖的CSI摄像头都会说适配xxx开发板，如果是自己设计的开发板要想用这些摄像头的话，CSI接口引脚顺序不能随便决定

ISP

ISP(Image Signal Processor)，即图像信号处理器，用于处理图像信号传感器输出的原始图像信号。 它在相机系统中占有核心主导的地位，是构成相机的重要设备

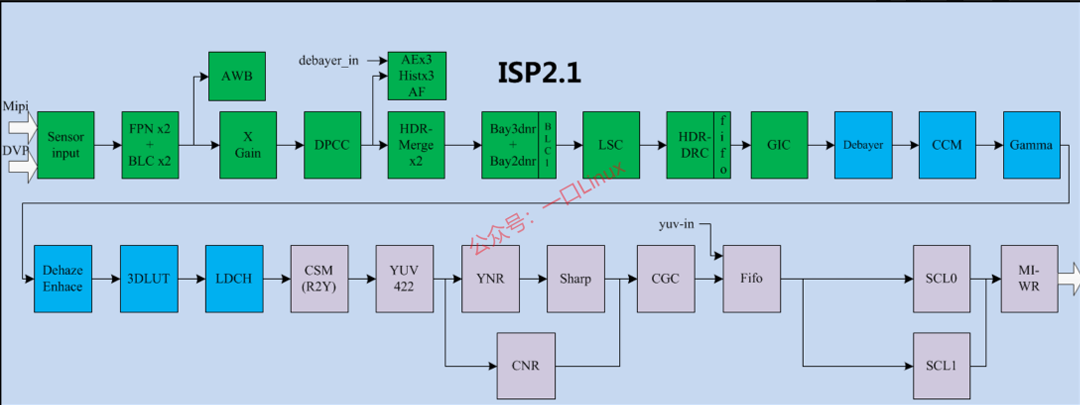

瑞芯微rk3568平台的ISP2.1 处理图像数据的基本流程如下：

一般抓图的顺序：

1. 摄像头的初始化（输出格式、分辨率、输出速率）
2. 使能摄像头接入主控板卡中的物理通道
3. 使能主控板卡中的ISP（图像信号处理模块）、并让ISP知道当前有效接入的摄像头是哪一个（因为可以多个接入，但只能一个有效）
4. 告诉ISP输进来的数据如何处理（颜色空间转换、缩放、裁剪、旋转等）、经由那个通道输出到内存/显存（MP主通道、SP自身通道）
5. 输出到内存

V4L2驱动框架

v4l2_device

作用：v4l2_device可以理解为一个V4L2设备的顶层抽象容器，它把一个摄像头或者视频采集卡整体抽象出来，是一个逻辑上的“总控”。他会管理底下的多个子设备，比如一个摄像头设备，就会包含sensor、ISP、I2C控制器等多个子设备

特点：

• 驱动里通常先注册 v4l2_device，再往里面挂 video_device 和 v4l2_subdev
• 主要负责管理、统一资源（例如注销时统一清理）

struct v4l2_device {
	struct device *dev;          // 对应的物理设备（通常是PCI/USB等）
	struct media_device *mdev;   // 可选，V4L2与media framework集成时用
	struct list_head subdevs;    // 维护所有挂载的 v4l2_subdev
	spinlock_t lock;             // 保护 subdevs 链表
	char name[V4L2_DEVICE_NAME_SIZE]; // 设备名
	void (*notify)(struct v4l2_subdev *sd, unsigned int notification, void *arg);
	void *priv;
    void (*release)(struct v4l2_device *v4l2_dev);
};

// 注册一个 v4l2_device，初始化内部成员并绑定到底层 struct device
int v4l2_device_register(struct device *dev, struct v4l2_device *v4l2_dev);
// 注销 v4l2_device，清理已注册的子设备和资源
void v4l2_device_unregister(struct v4l2_device *v4l2_dev);

// 向 v4l2_device 注册一个 subdev，建立主设备与子设备关联
int v4l2_device_register_subdev(struct v4l2_device *v4l2_dev, struct v4l2_subdev *sd);
// 从 v4l2_device 注销一个 subdev，解除绑定关系
void v4l2_device_unregister_subdev(struct v4l2_subdev *sd);

// 为 v4l2_device 下的每个 subdev 创建对应的 /dev/v4l-subdevX 节点
int v4l2_device_register_subdev_nodes(struct v4l2_device *v4l2_dev);

// 在驱动卸载或异常时断开 v4l2_device 与底层设备的连接
void v4l2_device_disconnect(struct v4l2_device *v4l2_dev);

// 设置 v4l2_device 的唯一名字，用于区分多个相似设备
int v4l2_device_set_name(struct v4l2_device *v4l2_dev, const char *basename, atomic_t *instance);

// 在 v4l2_device 管理的子设备列表中查找指定名称的 subdev
struct v4l2_subdev *v4l2_device_find_subdev(struct v4l2_device *v4l2_dev, const char *name, bool search_all);

video_device

作用：将v4l2_device以字符设备的形式暴露给应用层，让应用层能通过IO操作与V4L2设备进行交互

特点：

• 它有个cdev的成员变量，所以/dev/videoX节点实际由该类产生
• 一个 v4l2_device 下面可以有多个 video_device 节点，例如：
  • /dev/video0 → 原始采集数据
  • /dev/video1 → ISP 输出

// v4l2-dev.h
struct video_device {
    #if defined(CONFIG_MEDIA_CONTROLLER)
	struct media_entity entity;
	#endif
	struct v4l2_device *v4l2_dev;   // 归属的 v4l2_device
	const struct v4l2_file_operations *fops; // 应用层 open/read/ioctl
	const struct v4l2_ioctl_ops *ioctl_ops;  // V4L2 ioctl 接口
	struct device dev;              // 内核的 device 结构
	struct cdev cdev;               // 字符设备，注册 /dev/videoX
    struct vb2_queue *queue;		// 维护buffer

	char name[32];                  // 节点名
	int minor;                      // 次设备号 (/dev/videoX 中的 X)
    ...
};

// 分配一个空的 video_device 结构体，用于驱动初始化
struct video_device *video_device_alloc(void);
// 释放 video_device 内存，一般与 video_device_alloc 配对使用
void video_device_release(struct video_device *vdev);

// 向内核注册 video_device，创建设备节点 /dev/videoX
int video_register_device(struct video_device *vdev, enum vfl_devnode_type type, int nr);
// 注销 video_device，删除 /dev/videoX 节点
void video_unregister_device(struct video_device *vdev);

// 设置 video_device 的私有数据指针，供驱动内部使用
void video_set_drvdata(struct video_device *vdev, void *data);
// 获取 video_device 的私有数据指针
void *video_get_drvdata(struct video_device *vdev);

v4l2_subdev

作用：表示一个子设备，一般是整个图像pipeline中的独立的一个模块，比如：

• 摄像头 Sensor (OV5640, IMX219)
• ISP外设
• 视频编解码器芯片
• HDMI 接收器

特点：

• 不直接暴露 /dev/videoX 节点（一般不会被应用层直接 open）
• 通过 sub-device API（v4l2_subdev_ops）和上层驱动交互
• 常常通过 I²C 或 SPI 注册进来（sensor 驱动就是这种）
• 在 Media Controller 框架里，每个 subdev 会变成一个 entity，和别的 entity 组成 pipeline

举例：在 CSI 摄像头中

• ov5640 驱动注册为一个 v4l2_subdev
• CSI 控制器驱动（video_device）会通过 subdev API 来调用 sensor 的设置，比如分辨率、帧率、曝光

struct v4l2_subdev {
	struct media_entity entity;
	struct list_head list;
	struct module *owner;
	bool owner_v4l2_dev;
	u32 flags;
	struct v4l2_device *v4l2_dev;
	const struct v4l2_subdev_ops *ops;
	const struct v4l2_subdev_internal_ops *internal_ops;
	struct v4l2_ctrl_handler *ctrl_handler;
	char name[V4L2_SUBDEV_NAME_SIZE];
	u32 grp_id;
	void *dev_priv;
	void *host_priv;
	struct video_device *devnode;
	struct device *dev;
	struct fwnode_handle *fwnode;
	struct list_head async_list;
	struct v4l2_async_subdev *asd;
	struct v4l2_async_notifier *notifier;
	struct v4l2_async_notifier *subdev_notifier;
	struct v4l2_subdev_platform_data *pdata;
	struct mutex *state_lock;
};

// 注册一个 subdev 到 v4l2_device 中，建立主设备与子设备的关联
int v4l2_device_register_subdev(struct v4l2_device *v4l2_dev, struct v4l2_subdev *sd);
// 从 v4l2_device 注销一个 subdev，解除绑定关系
void v4l2_device_unregister_subdev(struct v4l2_subdev *sd);

// 异步注册 subdev，用于异步 probe 场景
int v4l2_async_register_subdev(struct v4l2_subdev *sd);
// 注销异步注册的 subdev
void v4l2_async_unregister_subdev(struct v4l2_subdev *sd);
// 将 subdev 添加到 v4l2_device 的异步子设备列表
int v4l2_async_register_subdev_sensor(struct v4l2_subdev *sd);

// 初始化 subdev 内部结构（name、ops 等），驱动 probe 时调用
void v4l2_subdev_init(struct v4l2_subdev *sd, const struct v4l2_subdev_ops *ops);

// 设置 subdev 的唯一名字（通常用于异步匹配）
int v4l2_subdev_set_name(struct v4l2_subdev *sd, const char *basename, struct v4l2_device *v4l2_dev);

// 设置 subdev 所属的 media entity pads（Media Controller 相关）
int v4l2_subdev_init_entity(struct v4l2_subdev *sd, u16 num_pads, struct media_pad *pads);

subdev的probe中一般用v4l2_async_register_subdev将设备异步注册到V4L2的异步管理链表中，因为probe函数的执行顺序难以通过代码确定，为了满足不同设备的依赖关系，所以引入了异步注册的机制：当某个subdev被异步注册时，V4L2会扫描 notifier 的 subdev list，检查依赖是否满足，如果满足则会把该subdev注册给依赖它的设备

v4l2_subdev 就是摄像头模块中的某个具体功能块，可以认为 subdev 是 “插件化模块”，让驱动更易扩展，每个 subdev 提供一套 ops，比如：

• core_ops ：控制开关、电源管理
• video_ops：视频流输入输出
• pad_ops：媒体 pad 链接

struct v4l2_subdev_ops {
	const struct v4l2_subdev_core_ops	*core;
	const struct v4l2_subdev_tuner_ops	*tuner;
	const struct v4l2_subdev_audio_ops	*audio;
	const struct v4l2_subdev_video_ops	*video;
	const struct v4l2_subdev_vbi_ops	*vbi;
	const struct v4l2_subdev_ir_ops		*ir;
	const struct v4l2_subdev_sensor_ops	*sensor;
	const struct v4l2_subdev_pad_ops	*pad;
};

vb2_queue

定义：是 V4L2 框架中视频帧缓冲管理的核心结构体，是videobuf2（VB2）框架的核心数据结构。主要负责视频帧缓冲区（buffer）的分配、队列管理、映射和DMA交互，是连接驱动层与应用层 mmap/read/streaming 操作的关键桥梁，V4L2的各种数据相关的ioctl，底层都会操作vb2_queue

struct vb2_queue {
    enum v4l2_buf_type type;                // 缓冲区类型，如 V4L2_BUF_TYPE_VIDEO_CAPTURE
    unsigned int io_modes;                  // 支持的 I/O 模式（MMAP、USERPTR、DMABUF）
    unsigned int buf_struct_size;           // 驱动私有 buffer 结构体大小

    const struct vb2_ops *ops;              // 驱动提供的回调函数集合
    const struct vb2_mem_ops *mem_ops;      // 内存操作函数（dma-contig, vmalloc 等）
    const struct vb2_buf_ops *buf_ops;      // 针对单个 buffer 的操作
    struct device *dev;                     // 设备指针（DMA 操作用）

    struct mutex *lock;                     // 队列访问锁
    spinlock_t done_lock;                   // 保护 done_list

    struct list_head queued_list;           // 等待处理的 buffer 队列
    struct list_head done_list;             // 已完成的 buffer 队列
    struct vb2_buffer *bufs[VB2_MAX_FRAME]; // 所有 buffer 的指针数组

    unsigned int num_buffers;               // 缓冲区数量
    unsigned int min_buffers_needed;        // 启动流所需最小 buffer 数
    unsigned int num_queued;                // 已入队 buffer 数

    enum vb2_queue_state state;             // 队列状态（UNINITIALIZED, STREAMING...）
    struct v4l2_fh *owner;                  // 当前使用队列的文件句柄
    void *drv_priv;                         // 驱动私有数据
    ...
};

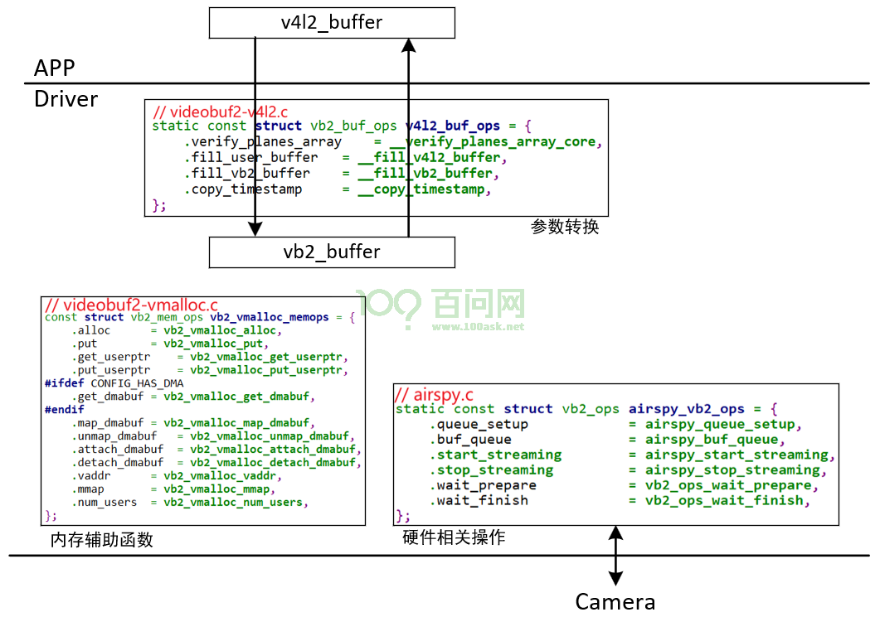

3个关键的回调接口

接口结构体	作用	示例
vb2_ops	队列级操作（流控制、队列管理）	queue_setup, start_streaming, buf_queue
vb2_mem_ops	内存操作（分配、映射、释放）	vb2_dma_contig_memops, vb2_vmalloc_memops
vb2_buf_ops	针对单个 buffer 的回调.主要用来实现应用层(v4l2_buf)和驱动层(vb2_buffer)的数据转换	通常默认使用框架实现

vb2_ops一般每个多媒体设备都要自己实现，而其他2个，一般使用内核实现的

vb2_buffer

定义：保存单个视频缓冲区的信息，应用层通过ioctl申请的v4l2_buffer，在内核中实际上对应vb2_buffer结构体，他们可以互相转换。vb2_queue中维护了一个vb2_buffer数组代表所有缓冲区，并通过2个链表进行管理

struct vb2_buffer {
    struct v4l2_buffer	     v4l2_buf;
    struct vb2_queue        *vb2_queue;     // 指向所属队列
    unsigned int             index;         // 缓冲区索引号（0,1,2...）
    unsigned int             type;          // V4L2_BUF_TYPE_VIDEO_CAPTURE 等
    unsigned int             num_planes;    // 多平面格式（YUV有多plane）
    struct vb2_plane         planes[VB2_MAX_PLANES]; // 每个plane的内存信息
    unsigned int             state;         // 缓冲区状态：DEQUEUED/QUEUED/DONE
    struct list_head         queued_entry;  // 链入 queued_list
    struct list_head         done_entry;    // 链入 done_list
    struct timespec64        timestamp;     // 时间戳（帧捕获时间）
    void                    *priv;          // 驱动私有数据
    ...
};

vb2_plane

定义：描述 “每一帧视频缓冲区中的一个平面（Plane）” 的结构体，每个 vb2_buffer 都由一个或多个 vb2_plane 组成，它是帧数据的最小单位。在用户空间中，对应v4l2_plane结构体，2者可以相互转换

为什么一帧数据会被分成多个plane

有些像素格式（比如 RGB24）把所有颜色分量存在一个内存块中，这种格式叫单平面格式。而像 YUV420、NV12 等格式则会将亮度（Y）和色度（UV）分开存放，这就需要多平面格式

struct vb2_plane {
    void            *mem_priv;     // 内存分配实现的私有数据
    unsigned long    bytesused;    // 实际使用的字节数
    unsigned long    length;       // 缓冲区总长度
    unsigned long    data_offset;  // 数据起始偏移（用于多平面格式）
    struct dma_buf  *dbuf;         // DMA-BUF 对象（用于 DMABUF 模式）
    dma_addr_t       dma_addr;     // 物理地址（DMA 用）
    void __user     *userptr;      // 用户空间指针（USERPTR 模式）
};

初始化流程

┌──────────────────────────────┐
│ Kernel boot                  │
│ ├── initcalls ...            │
│ ├── media subsystem loaded   │
│ └──→ v4l2_init()             │
│       ↓
│   class_register(video_class)
│       ↓
│   /sys/class/video4linux/
│       ↓
│   waits for video drivers
└──────────────────────────────┘

→ Driver probe()
   → vb2_queue_init()
   → v4l2_device_register()
   → video_register_device()
   → /dev/video0

系统调用流程

1.普通的系统调用（非ioctl）

应用层调用系统调用
  -> 核心层注册的file_operations
    -> vedieo_device的v4l2_file_operations
       .open/.close...之类的函数需要由每个设备的驱动独立实现

2.ioctl

应用层调用ioctl
  -> 核心层注册的file_operations
    -> vedieo_device的v4l2_file_operations的.unlocked_ioctl(核心层提供)
      -> video_ioctl2()
        -> __video_do_ioctl()
          -> 内核通过 _IOC_NR(cmd)在 v4l2_ioctls[]中查找对应的 v4l2_ioctl_info
            -> 根据 flags决定如何调用处理函数：
              - INFO_FL_STD：从 v4l2_ioctl_ops中按偏移量找到 vidioc_querycap
              - INFO_FL_FUNC：直接调用 v4l_querycap

V4L2的ioctl可以分为2类：

• INFO_FL_STD：绑定到设备驱动实现的函数，相关的操作每个驱动可能有不同的实现
• INFO_FL_FUNC：绑定到V4L2核心层实现的函数，相关操作可能需要参数验证、格式转换，把这部分公用的逻辑放到核心层实现

参考链接

• Linux v4l2子系统(1)：RK3588 VI概述 - ArnoldLu - 博客园
• 13.V4L2子系统 — Linux设备驱动开发教程中心
• 一文分析Linux v4l2框架 - 知乎

Media Controller驱动框架

作用：他是V4L2的pipeline管理层，把多媒体硬件系统抽象成一个可编程的图，来描述硬件之间的拓扑关系。图中的每个节点是一个功能模块（entity），边是模块间的连接（link）

早期的 V4L2 设备（比如 USB 摄像头）结构简单，数据流只有一条直线，所以一个 /dev/videoX 就能完成采集、控制：

Sensor → Video Node (/dev/video0)

但后来嵌入式 SoC 多媒体系统变复杂了，比如：

Sensor → MIPI-CSI Receiver → ISP → Scaler → Video Node (/dev/video0)

这些模块可能：

• 属于不同驱动
• 通过不同总线（I2C、CSI、MMDC）通信
• 可以被多个上层设备共享
• 能通过软件动态切换通路（例如多摄像头切换、双路输出）

传统 V4L2 模型（单个 /dev/videoX）已经没法表示这么复杂的“模块互联”关系，所以引入了Media Controller驱动框架

结构体	描述
media_device	表示整个媒体设备（如一颗 SoC 的摄像头系统）
media_entity	表示功能单元（sensor、CSI、ISP、video node 等）
media_pad	entity 的输入输出端口
media_link	pad 与 pad 之间的连接关系

与V4L2的关系：

层次	框架	作用
上层	Media Controller	描述模块拓扑与连接关系
中层	V4L2 Core	管理视频设备与 subdev
底层	具体驱动	驱动 sensor、ISP、CSI 等模块

Jetson Nano平台下的多媒体pipeline拓扑示意图：

media-ctl -p

Device topology
- entity 1: nvcsi--2 (2 pads, 0 link)
            type V4L2 subdev subtype Unknown flags 0
            device node name /dev/v4l-subdev0
        pad0: Sink
        pad1: Source

- entity 4: nvcsi--1 (2 pads, 2 links)
            type V4L2 subdev subtype Unknown flags 0
            device node name /dev/v4l-subdev1
        pad0: Sink
                <- "imx219 8-0010":0 [ENABLED]
        pad1: Source
                -> "vi-output, imx219 8-0010":0 [ENABLED]

- entity 7: imx219 8-0010 (1 pad, 1 link)
            type V4L2 subdev subtype Sensor flags 0
            device node name /dev/v4l-subdev2
        pad0: Source
                [fmt:SRGGB10_1X10/3264x2464 field:none colorspace:srgb]
                -> "nvcsi--1":0 [ENABLED]

- entity 9: vi-output, imx219 8-0010 (1 pad, 1 link)
            type Node subtype V4L flags 0
            device node name /dev/video0
        pad0: Sink
                <- "nvcsi--1":1 [ENABLED]

media_device

定义：它是多媒体设备的全局抽象对象，用于统一管理摄像头、解码器、编码器、ISP 等多模块之间的连接关系（运行时的数据流的管理）

struct media_device {
	struct device *dev;              // 对应的底层物理设备（如 USB/PCI/Platform）
	struct media_entity *entity;     // 设备内的实体节点（subdev、video_device）
	struct list_head entities;       // 所有已注册的 entity 链表
	struct list_head pads;           // 所有 pad（输入/输出端口）
	struct list_head links;          // 所有 entity 之间的 link（连接关系）

	struct mutex graph_mutex;        // 保护拓扑图操作的互斥锁
	u32 id;                          // 全局唯一标识符
	const char *model;               // 设备型号（如 "uvcvideo"）
	char serial[64];                 // 序列号（可选）
	char bus_info[32];               // 总线信息（如 "usb-0000:01:00.0-1"）
	u32 hw_revision;                 // 硬件版本号

	struct media_device_ops *ops;    // 操作函数集，如 link_validate()
};

media_entity

在 Media Controller 框架中，每一个可以处理或传输媒体数据的模块（如 sensor、CSI、ISP、video node 等）都被抽象为一个 media_entity，可以理解为它是pipeline中的一个节点

struct media_entity {
    struct media_gobj    graph_obj;     // 媒体图对象基础
    const char           *name;         // 实体名称
    enum media_entity_type type;        // 实体类型（比如MEDIA_ENT_T_V4L2_SUBDEV_SENSOR）
    u32                  function;      // 功能标识（如 MEDIA_ENT_F_CAM_SENSOR）
    unsigned int         num_pads;      // pad数量
    struct media_pad     *pads;         // pad数组
    unsigned int         num_links;     // 链接数量
    struct media_link    *links;        // 指向所有link
    const struct media_entity_operations *ops; // 操作集
    void                 *priv;         // 驱动私有数据
};

// 初始化一个 media_entity 的 pads 数组
int media_entity_pads_init(struct media_entity *entity,unsigned int num_pads,struct media_pad *pads);

// 释放 entity 的 pad 资源（与 pads_init 配对使用）
void media_entity_cleanup(struct media_entity *entity);

// 在两个 entity 的 pad 之间创建连接（link）
int media_create_pad_link(struct media_entity *source, u16 source_pad,
                          struct media_entity *sink, u16 sink_pad,
                          u32 flags);

// 启用或禁用某个 media_link（激活拓扑关系）
int media_entity_setup_link(struct media_link *link, u32 flags);

// 根据 pad 找到与其相连的另一端 pad（通常用于上游/下游遍历）
struct media_pad *media_entity_remote_pad(const struct media_pad *pad);
// 查找两个 pad 之间的链接对象（若存在）
struct media_link *media_entity_find_link(struct media_pad *source,
                                          struct media_pad *sink);

// 遍历媒体图中的所有实体，初始化遍历状态
int media_graph_walk_init(struct media_graph *graph,
                          struct media_device *mdev);

// 获取遍历中的下一个 entity
struct media_entity *media_graph_walk_next(struct media_graph *graph);

// 停止 entity 所属的 pipeline
void media_entity_pipeline_stop(struct media_entity *entity);

每个media_entity都有若干个pad（数据传输接口），pad之间通过link链接

struct media_pad {
    struct media_entity *entity;   // 所属实体
    u16 index;                     // pad编号
    u16 flags;                     // sink或source
};

struct media_link {
    struct media_pad *source;      // 源pad
    struct media_pad *sink;        // 目标pad
    u32 flags;                     // 是否已激活
};

面试问题

1.sensor驱动的作用是什么

• sensor的驱动主要负责通过D-PHY的CCI对sensor的控制，比如硬件上开启sensor的数据输出、对sensor进行一些分辨率的配置什么的，不负责软件上将sensor的数据传输给下游。模组输出的数据的直接传给了CSI控制器的D-PHY，之后会触发它的中断来完成数据的读取

2.数据是如何在不同子设备之间传输的

• 之前有个误区，以为数据是通过media框架描述出的pipeline在不同模块之间传输的，实际上不是的。虽然media框架通过media_entity、media_pad、media_link等结构体构建了一个有向图，它描述的只是子设备之间的拓扑（连接）关系，用于实现应用层的一些控制的自动传输，比如我要开启数据传输，需要同步启动多个子设备，通过构建pipeline V4L2就知道该如何控制了
• 数据的传输主要通过DDR，开启数据流后，RAW数据首先被CSI控制器读取，处理后就直接放到DDR，下游硬件直接从DDR读取

3.v4l2_subdev和media_entity的区别是什么

• v4l2_subdev主要用于封装对子设备逻辑管理、回调调用，主设备只知道有哪些subdev但不知道他们之间的拓扑关系，比如主机只能知道有ISP、VI、sensor这几个硬件，但是不知道数据应该从sensor输出，经过ISP再到VI
• media_entity主要靠media_pad和media_link描述子设备之间的拓扑关系

4.如何调试

• 拓扑关系：使用media-ctl查看
• 查看V4L2设备的具体能力：使用v4l2-ctl查看
