V4L2框架

简介

V4L2是Linux内核中的一套驱动框架，为视频类设备（USB、CSI摄像头…）的驱动开发和应用层提供了一套统一的接口规范

V4L2将视频设备视为字符设备，例如/dev/videoX，用户可以通过标准的文件系统接口（如ioctl、open、read、write等）与之交互

在音视频开发领域，许多框架比如FFmpeg都是以V4L2作为基础开发的，所以这个框架还是比较重要的

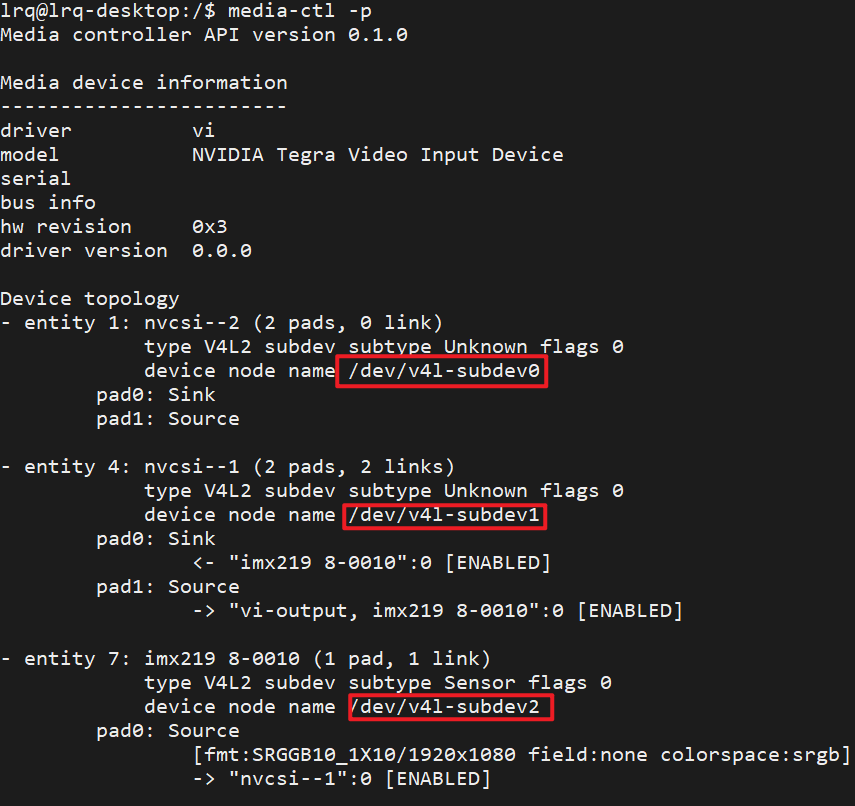

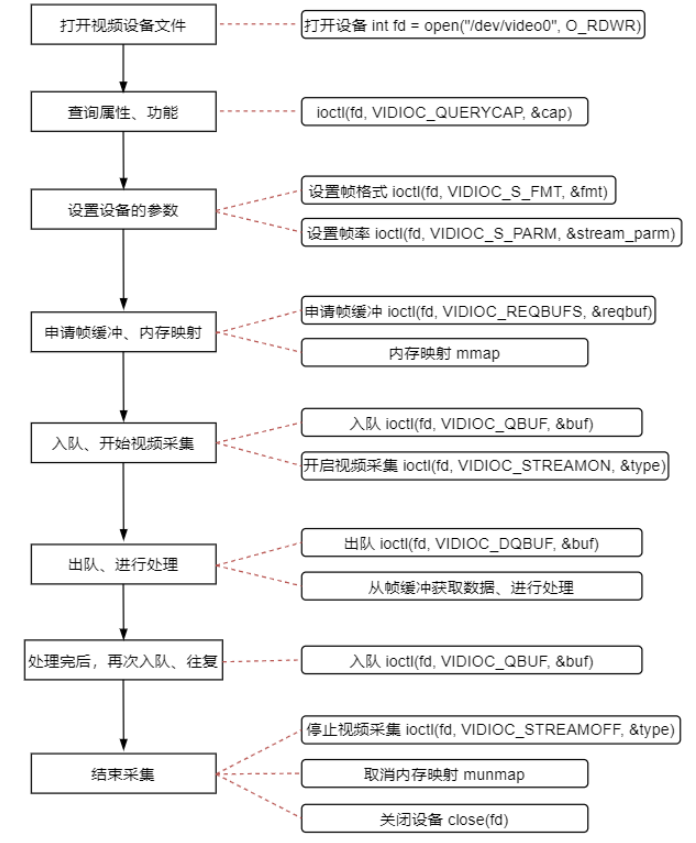

工作流程

image-20250311153732086

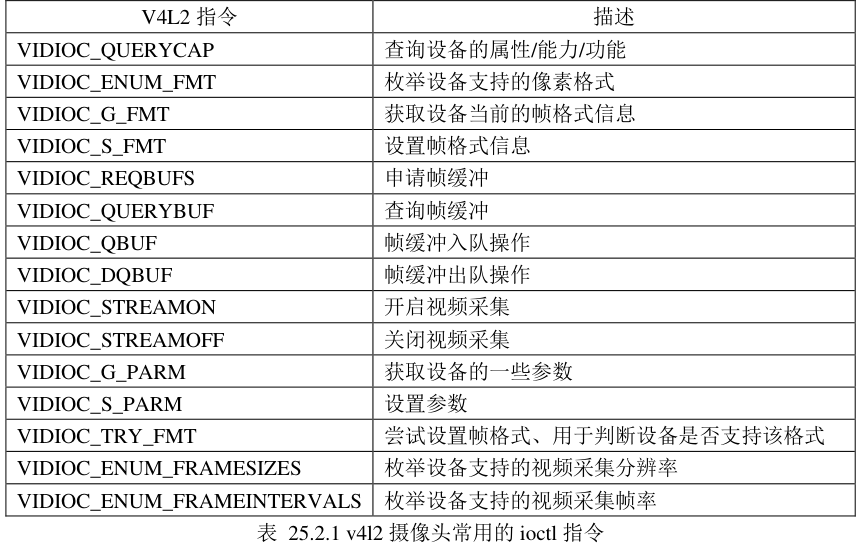

从流程图中可以看到，几乎对摄像头的所有操作都是通过 ioctl()来完成，搭配不同的 V4L2 指令请求不同的操作，这些指令定义在头文件 linux/videodev2.h 中

image-20250311154157815

打开设备

打开设备其实和别的类型的设备一样，用open()系统调用就行了

1
fd = open("/dev/video0", O_RDWR);

查询属性

在V4L2中，使用ioctl()封装了一个指令和结构体用于属性的查询

1
2
3
4
5
6
7
8
9
10
11
ioctl(int fd, VIDIOC_QUERYCAP, struct v4l2_capability *cap);

struct v4l2_capability {
    __u8 driver[16];    /* 驱动的名字 */
    __u8 card[32];      /* 设备的名字 */
    __u8 bus_info[32];  /* 总线的名字 */
    __u32 version;      /* 版本信息 */
    __u32 capabilities; /* 设备拥有的能力 */
    __u32 device_caps;
    __u32 reserved[3];  /* 保留字段 */
};

我们重点关注的是 capabilities 字段，该字段描述了设备拥有的能力，比如支持视频输入/输出、音频输出… 对于==摄像头==而言，该字段必须包括V4L2_CAP_VIDEO_CAPTURE这一项

设置参数

当我们在使用摄像头进行画面采集之前，需要设置一些参数，比如：

  • 摄像头的像素格式：RGB、YUV、MJPEG…
  • 采集的分辨率
  • 帧率：15 fps，30 fps…

枚举支持的参数

V4L2的ioctl()中同样封装了对应的宏和结构体来枚举所支持的各个参数

（1）枚举所有支持的像素格式

1
2
3
4
5
6
7
8
9
10
ioctl(int fd, VIDIOC_ENUM_FMT, struct v4l2_fmtdesc *fmtdesc);

struct v4l2_fmtdesc {
    __u32 index;/* Format number */
    __u32 type; /* enum v4l2_buf_type */
    __u32 flags;
    __u8 description[32]; /* Description string */
    __u32 pixelformat; /* Format fourcc */
    __u32 reserved[4];
};
  • index 表示编号，在枚举之前，需将其设置为 0，然后每次 ioctl()调用之后将其值加 1。一次 ioctl()调用只能得到一种像素格式的信息，如果设备支持多种像素格式，则需要循环调用多次，通过 index 来控制index 从 0 开始，调用一次 ioctl()之后加 1，直到 ioctl()调用失败，表示已经将所有像素格式都枚举出来了；所以 index 就是一个编号，获取 index 编号指定的像素格式。
  • description 字段是一个简单地描述性字符串，简单描述 pixelformat 像素格式。
  • pixelformat 字段则是对应的像素格式编号，这是一个无符号 32 位数据，每一种像素格式都会使用一个u32 类型数据来表示
  • type 字段表示我们要获取设备的哪种功能对应的像素格式，因为有些设备它可能即支持视频采集功能、又支持视频输出等其它的功能。在调用参数获取之前，需要对其设置。对于摄像头，设置成V4L2_BUF_TYPE_VIDEO_CAPTURE就行了

使用示例如下：

1
2
3
4
5
6
7
8
9
10
struct v4l2_fmtdesc fmtdesc = {0};

/* 枚举摄像头所支持的所有像素格式以及描述信息 */
fmtdesc.index = 0;
fmtdesc.type  = V4L2_BUF_TYPE_VIDEO_CAPTURE;
while (0 == ioctl(v4l2_fd, VIDIOC_ENUM_FMT, &fmtdesc))
{
    ...
    fmtdesc.index++;
}

（2）枚举所有支持的分辨率

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
ioctl(int fd, VIDIOC_ENUM_FRAMESIZES, struct v4l2_frmsizeenum *frmsize);

struct v4l2_frmsize_discrete {
	__u32			width;		/* Frame width [pixel] */
	__u32			height;		/* Frame height [pixel] */
};

struct v4l2_frmsize_stepwise {
	__u32			min_width;	/* Minimum frame width [pixel] */
	__u32			max_width;	/* Maximum frame width [pixel] */
	__u32			step_width;	/* Frame width step size [pixel] */
	__u32			min_height;	/* Minimum frame height [pixel] */
	__u32			max_height;	/* Maximum frame height [pixel] */
	__u32			step_height;	/* Frame height step size [pixel] */
};

struct v4l2_frmsizeenum {
	__u32			index;		/* Frame size number */
	__u32			pixel_format;	/* Pixel format */
	__u32			type;		/* Frame size type the device supports. */

	union {					/* Frame size */
		struct v4l2_frmsize_discrete	discrete;
		struct v4l2_frmsize_stepwise	stepwise;
	};

	__u32   reserved[2];			/* Reserved space for future use */
};
  • index：同上
  • pixel_format：像素格式
  • type：同上

可以看到struct v4l2_frmsizeenum中有个union格式的共同体，当type为输入设备时，v4l2_frmsize_discrete生效，描述了视频帧的大小

使用示例：

1
2
3
4
5
6
7
8
struct v4l2_frmsizeenum frmsize;
frmsize.index = 0;
frmsize.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
frmsize.pixel_format = V4L2_PIX_FMT_RGB565;
while (0 == ioctl(fd, VIDIOC_ENUM_FRAMESIZES, &frmsize)) {
    printf("frame_size<%d*%d>\n", frmsize.discrete.width, frmsize.discrete.height);
    frmsize.index++;
}

（3）枚举所有支持的帧率

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
ioctl(int fd, VIDIOC_ENUM_FRAMEINTERVALS, struct v4l2_frmivalenum *frmival);

struct v4l2_frmivalenum {
	__u32			index;		/* Frame format index */
	__u32			pixel_format;	/* Pixel format */
	__u32			width;		/* Frame width */
	__u32			height;		/* Frame height */
	__u32			type;		/* Frame interval type the device supports. */

	union {					/* Frame interval */
		struct v4l2_fract		discrete;
		struct v4l2_frmival_stepwise	stepwise;
	};

	__u32	reserved[2];			/* Reserved space for future use */
};

struct v4l2_fract {
	__u32   numerator;
	__u32   denominator;
};

当type为输入设备时，union中的discrete生效，通过denominator / numerator即可计算出帧率

使用示例

1
2
3
4
5
6
7
8
9
10
struct v4l2_frmivalenum frmival;
frmival.index = 0;
frmival.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
frmival.pixel_format = V4L2_PIX_FMT_RGB565;
frmival.width = 640;
frmival.height = 480;
while (0 == ioctl(fd, VIDIOC_ENUM_FRAMEINTERVALS, &frmival)) {
    printf("Frame interval<%ffps> ", frmival.discrete.denominator / frmival.discrete.numerator);
    frmival.index++;
}

获取/设置帧格式

帧格式包括分辨率和像素格式

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// 读取当前帧格式
int ioctl(int fd, VIDIOC_G_FMT, struct v4l2_format *fmt);
// 设置帧格式
int ioctl(int fd, VIDIOC_S_FMT, struct v4l2_format *fmt);

struct v4l2_format {
	__u32	 type;
	union {
		struct v4l2_pix_format		pix;
		struct v4l2_pix_format_mplane	pix_mp;
		struct v4l2_window		win;
		struct v4l2_vbi_format		vbi;
		struct v4l2_sliced_vbi_format	sliced;
		struct v4l2_sdr_format		sdr;
		__u8	raw_data[200];
	} fmt;
};

当type为输入设备时，union为v4l2_pix_format代表了视频帧格式

1
2
3
4
5
6
7
8
9
10
11
12
13
struct v4l2_pix_format {
	__u32         	width; //一帧的宽度
	__u32			height;//一帧的高度
	__u32			pixelformat;
	__u32			field;		/* enum v4l2_field */
	__u32           bytesperline;	/* for padding, zero if unused */
	__u32           sizeimage;
	__u32			colorspace;	/* enum v4l2_colorspace */
	__u32			priv;		/* private data, depends on pixelformat */
	__u32			flags;		/* format flags (V4L2_PIX_FMT_FLAG_*) */
	__u32			ycbcr_enc;	/* enum v4l2_ycbcr_encoding */
	__u32			quantization;	/* enum v4l2_quantization */
};

使用示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
struct v4l2_format fmt;
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
//获取格式信息
if (0 > ioctl(fd, VIDIOC_G_FMT, &fmt)) {
    perror("ioctl error");
	return -1;
}
printf("width:%d, height:%d format:%d\n", fmt.fmt.pix.width, fmt.fmt.pix.height, fmt.fmt.pix.pixelformat);

fmt.fmt.pix.width = 800;
fmt.fmt.pix.height = 480;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_RGB565;
//设置格式
if (0 > ioctl(fd, VIDIOC_S_FMT, &fmt)) {
perror("ioctl error");
return -1;
}

注意：如果我们设置的参数硬件不支持，那么实际上它不会真的把帧格式设置成我们输入的参数，所以最好在设置完后再读一下看看到底有跟我们设置的一样不

获取/设置视频流参数

视频流参数主要包括采集帧率

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
// 设置参数
ioctl(int fd, VIDIOC_S_PARM, struct v4l2_streamparm *streamparm);
// 获取参数
ioctl(int fd, VIDIOC_G_PARM, struct v4l2_streamparm *streamparm);

struct v4l2_streamparm {
	__u32	 type;			/* enum v4l2_buf_type */
	union {
		struct v4l2_captureparm	capture;
		struct v4l2_outputparm	output;
		__u8	raw_data[200];  /* user-defined */
	} parm;
};

struct v4l2_captureparm {
	__u32		   capability;	  /*  Supported modes */
	__u32		   capturemode;	  /*  Current mode */
	struct v4l2_fract  timeperframe;  /*  Time per frame in seconds */
	__u32		   extendedmode;  /*  Driver-specific extensions */
	__u32              readbuffers;   /*  # of buffers for read */
	__u32		   reserved[4];
};

当设备为采集时，union为v4l2_captureparm类型

  • capability：以下参数的组合

    • #define V4L2_MODE_HIGHQUALITY 0x0001 /*  高品质成像模式 */
#define V4L2_CAP_TIMEPERFRAME 0x1000 /*  支持设置 timeperframe字段 */

      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
      14
      15
      16
      17
      18
      19
      20

      - `timeperframe`：用于设置帧率，只有`capability`包含`V4L2_CAP_TIMEPERFRAME`时才可以设置

      使用示例

      ```c
      struct v4l2_streamparm streamparm;
      streamparm.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
      ioctl(v4l2_fd, VIDIOC_G_PARM, &streamparm);
      /** 判断是否支持帧率设置 **/
      if (V4L2_CAP_TIMEPERFRAME & streamparm.parm.capture.capability) {
          streamparm.parm.capture.timeperframe.numerator = 1;
          streamparm.parm.capture.timeperframe.denominator = 30;//30fps
          if (0 > ioctl(v4l2_fd, VIDIOC_S_PARM, &streamparm)) {//设置参数
              fprintf(stderr, "ioctl error: VIDIOC_S_PARM: %s\n", strerror(errno));
              return -1;
          }
      }
      else
      	fprintf(stderr, "不支持帧率设置");

申请帧缓冲及内存映射

对于摄像头数据的读取其实有多种方式，这取决于查询设备属性时获得的struct v4l2_capability里的capabilities字段：

  • V4L2_CAP_READWRITE：表明设备具有通过read I/O操作进行读取的能力
  • V4L2_CAP_STREAMING：表明设备具有通过streaming I/O操作进行读取的能力

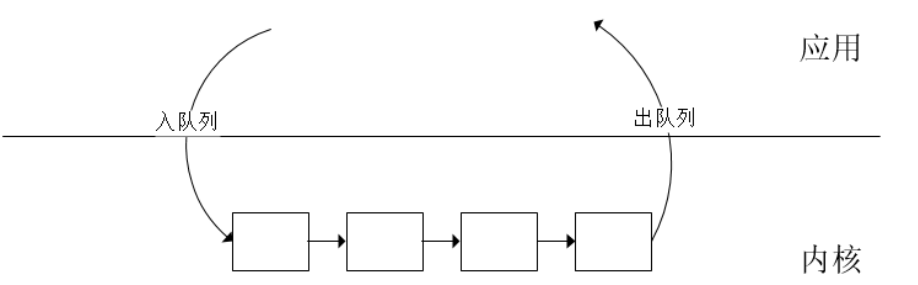

我们一般都用方式2来读取，此时需要在内核里申请若干个帧缓冲区，并把他们放到V4L2的队列里，开启采图后，V4L2会依次将采集到的画面填充到队列里的帧缓冲块，用户在应用层取出队列里的帧缓冲块即可拿到数据

这里和一般的队列使用有点区别：一般的队列都是先采集到数据再放到队列里，而V4L2需要先把帧缓冲块放到队列里再开启采集，读完数据后还要再放回队列。

可以理解为摄像头采集到的数据必须放到帧缓冲里，而且帧缓冲的需要自己申请，V4L2不会自动申请

image-20250311170927662
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
// 申请帧缓冲
ioctl(int fd, VIDIOC_REQBUFS, struct v4l2_requestbuffers *reqbuf);
// 查询申请到的帧缓冲(存到buf里)
ioctl(int fd, VIDIOC_QUERYBUF, struct v4l2_buffer *buf);

struct v4l2_requestbuffers {
    __u32 count; //申请帧缓冲区队列的长度
    __u32 type; /* enum v4l2_buf_type */
    __u32 memory; /* enum v4l2_memory */
    __u32 reserved[2];
};

// 一个帧缓冲
struct v4l2_buffer {
	__u32			index; //该帧缓冲属于整个队列里的第几个
	__u32			type;
	__u32			bytesused;
	__u32			flags;
	__u32			field;
	struct timeval		timestamp;
	struct v4l2_timecode	timecode;
	__u32			sequence;

	/* memory location */
	__u32			memory;
	union {
		__u32           offset;
		unsigned long   userptr;
		struct v4l2_plane *planes;
		__s32		fd;
	} m;//帧缓冲在内核的地址

	__u32			length;
	__u32			reserved2;
	__u32			reserved;
};

其中比较关键的字段是memory，用于设置应用层访问缓冲区的方式

1
2
3
4
5
6
enum v4l2_memory {
    V4L2_MEMORY_MMAP = 1,  /* 内存映射 */
    V4L2_MEMORY_USERPTR = 2, /* 用户指针 */
    V4L2_MEMORY_OVERLAY = 3, /* 覆盖 */
    V4L2_MEMORY_DMABUF = 4, /* DMA缓冲区 */
};

最快的方式是V4L2_MEMORY_MMAP，相当于使用了mmap()，直接把内核里的这段缓冲区的内存映射到用户进程的内存空间中，从而避免了传统I/O操作中数据从内核缓冲—>用户缓冲区的拷贝，并避免了DMA操作的额外开销。

在申请了帧缓冲区后，需要手动用mmap()进行内存映射

使用示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
struct v4l2_requestbuffers reqbuf = {0};
struct v4l2_buffer buf            = {0};

/* 申请帧缓冲 */
reqbuf.count  = FRAMEBUFFER_COUNT; // 帧缓冲的数量
reqbuf.type   = V4L2_BUF_TYPE_VIDEO_CAPTURE;
reqbuf.memory = V4L2_MEMORY_MMAP;
if (0 > ioctl(v4l2_fd, VIDIOC_REQBUFS, &reqbuf))
{
    fprintf(stderr, "ioctl error: VIDIOC_REQBUFS: %s\n", strerror(errno));
    return -1;
}

/* 建立内存映射 */
buf.type   = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
for (buf.index = 0; buf.index < FRAMEBUFFER_COUNT; buf.index++)
{
    ioctl(v4l2_fd, VIDIOC_QUERYBUF, &buf);
    buf_infos[buf.index].length = buf.length;
    buf_infos[buf.index].start = mmap(NULL, buf.length, PROT_READ | PROT_WRITE, MAP_SHARED, v4l2_fd, buf.m.offset);
}

帧缓冲入队

1
2
//把自己申请的帧缓冲放到V4L2内部的队列里
ioctl(int fd, VIDIOC_QBUF, struct v4l2_buffer *buf);

示例：

1
2
3
4
5
6
7
8
9
10
struct v4l2_buffer buf;
/* 入队操作 */
buf.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
for (buf.index = 0; buf.index < 3; buf.index++) {
    if (0 > ioctl(fd, VIDIOC_QBUF, &buf)) {
        perror("ioctl error");
        return -1;
    }
}

开启采集

1
2
3
4
//开启视频采集
ioctl(int fd, VIDIOC_STREAMON, int *type);
//停止视频采集
ioctl(int fd, VIDIOC_STREAMOFF, int *type);

数据读取

数据读取只需要从V4L2的队列里拿出帧缓冲块就行了，不过如果要继续采图的话，还需要再把取出的帧缓冲重新入队

1
2
// 出队
ioctl(int fd, VIDIOC_DQBUF, struct v4l2_buffer *buf);

示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
buf.type   = V4L2_BUF_TYPE_VIDEO_CAPTURE;
buf.memory = V4L2_MEMORY_MMAP;
for (;;)
{
    for (buf.index = 0; buf.index < FRAMEBUFFER_COUNT; buf.index++)
    {
         // 出队
        ioctl(v4l2_fd, VIDIOC_DQBUF, &buf);
        ......
        // 数据处理完之后、再入队、往复
        ioctl(v4l2_fd, VIDIOC_QBUF, &buf);
    }
}
