U-Boot移植及分析

去哪下载源码

移植uboot分为2种境界：

• 1.芯片原厂为自己的demo板修改主线uboot的源码
• 2.自制开发版时，去芯片原厂维护的uboot仓库下载源码，不要基于主线uboot

我们如果不是在芯片原厂上班，那么就不需要去uboot官方仓库下载源码，直接找到自己使用的芯片厂商所提供的uboot就行了，后续我们的移植都是对其demo板子的uboot源码的修改

芯片原厂一般会对主线u-boot做一些扩展，比如RK就对主线u-boot做了很多扩展，如支持中断，支持使用Kernel的设备树、支持更多的文件系统等…

移植流程

• 1.下载源码

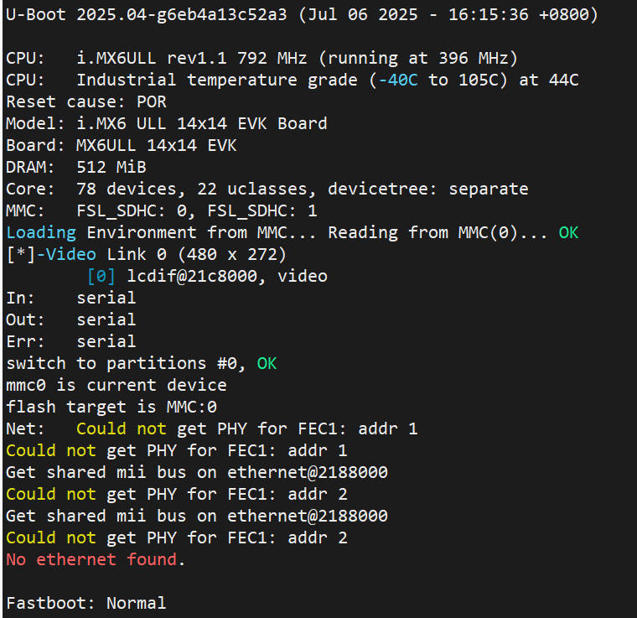

• 2.选择原厂开发板的配置文件，编译并下载到开发板，看看哪些硬件初始化失败，这将是我们后面移植工作的重点

• 3.添加自己的开发板

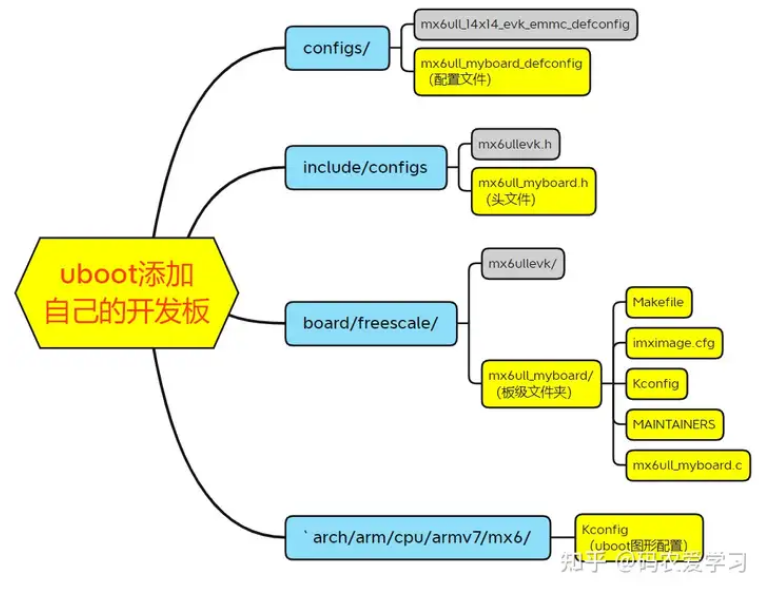

  这个图不是很全，由于是比较老的版本，所以少了些东西，以下面的文字为准

  • ①开发板的默认配置文件：configs/xxx_defconfig，用于配置某功能的开/关

    • 和Linux内核以及其他用了Kconfig系统的编译体系一致，首先生成.config文件，再生成一些头文件（config/目录中）这些头文件中的宏定义才是实际控制条件编译的东西

    //.config
    CONFIG_CMD_MMC=y
    CONFIG_USB_HOST=n

    // xxx.h
    #define CONFIG_CMD_MMC    1
    #undef CONFIG_USB_HOST

  • ②开发板的板级头文件：include/configs/xxx.h ，该文件的作用：

    • 通过CONIFG_XXX宏定义来定义开发板的一些硬件参数（通常是时钟频率、内存起始地址之类的不用修改的信息，所以直接写死在头文件里，而不是通过Kconfig来设置）如果某个配置项同时在头文件和.config中出现，则config的优先级更高

    #define CONFIG_SYS_TEXT_BASE    0x87800000  // U-Boot 加载地址
    #define CONFIG_SYS_MMC_ENV_DEV  0           // 默认 MMC 设备号

    • 功能模块的开关

    #define CONFIG_CMD_TFTP          // 启用 tftp 命令
    #undef CONFIG_VIDEO             // 禁用 LCD 显示驱动

    • 默认环境变量

    #define CONFIG_EXTRA_ENV_SETTINGS \
        "bootcmd=mmc dev 0; fatload mmc 0 80800000 zImage; bootz 80800000\0" \
        "bootargs=console=ttymxc0,115200 root=/dev/mmcblk0p2 rootwait\0"

  • ③开发版的板级文件夹：board/<vendor>/<board_name>，不同厂商的开发板内容差异较大，但通常都会有以下关键文件：

    board/
    └── <vendor>/                 # 厂商名（如 freescale、ti、rockchip）
        └── <board_name>/         # 开发板名（如 mx6ullevk、rpi）
            ├── Makefile         # 控制该板子的编译规则
            ├── Kconfig          # 定义板级配置选项（menuconfig 可见）
            ├── MAINTAINERS      # 维护者信息（可选）
            ├── <board_name>.c   # 板级初始化代码（关键）

    • <board_name>.c：实现板级硬件初始化函数（如 DDR 配置、外设引脚复用、环境变量设置），这些函数会被board_init_f/r()调用

      // 典型函数

      int board_init(void) {
          // 初始化 GPIO、时钟、DDR 等
      }

      int dram_init(void) {
          // 设置内存大小（如 gd->ram_size = 512MB;）
      }

      int board_late_init(void) {
          // 后期初始化（如设置 MAC 地址、环境变量等）
      }

  • ④设备树：在arch/arm/dts下

• 4.删掉原厂uboot中一些不要的驱动

• 5.编译下载进行测试

参考链接

• i.MX6ULL嵌入式Linux开发2-uboot移植实践 - 知乎 (zhihu.com)
• u-boot移植：详细讲解移植u-boot.2022.10版本到imx6ull开发板（没用设备树）
• i.MX6ULL - 从零开始移植uboot-imx_v2020.04_5.4.70_2.3.0（基于设备树）
• 移植NXP官方uboot到IMX6ULL开发板–以及过程中遇到的疑问和错误记录
• IMX6ULL2025年最新部署方案

源码编译

uboot编译时一般包含以下几个步骤：

• 1.清空之前的东西
• 2.加载默认配置
• 3.编译

最好把步骤写成Shell脚本，免得后边忘记了

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- mx6ull_14x14_ddr512_emmc_defconfig
make V=1 ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j12

编译产物

这里只列举出比较重要的

• 根目录

  • u-boot.lds：链接脚本，给出了uboot的各部分放在什么地址

  • u-boot.bin：这是编译后的 U-Boot 核心程序的二进制文件，可以使用imxdownload工具下载到SD卡

  • u-boot.cfg：保存了ddr的配置信息，供ROM读取来初始化内存

  • u-boot.imx：对于u-boot.bin进一步封装，在头部加上了u-boot.cfg。使用imxdownload工具下载时，实际上是先转成了这种格式，再下载到SD卡里的。如果是使用其他方法下载到SD卡，就得用这种格式

  • u-boot.dtb：编译后的设备树二进制文件

  • u-boot-nodtb.bin：编译后的u-boot核心程序

  • u-boot-dtb.bin：编译后的u-boot核心程序 + 设备树的二进制文件

  • u-boot-dtb.imx：编译后的u-boot核心程序 + 设备树的二进制文件，并转换成了imx6ull支持的格式

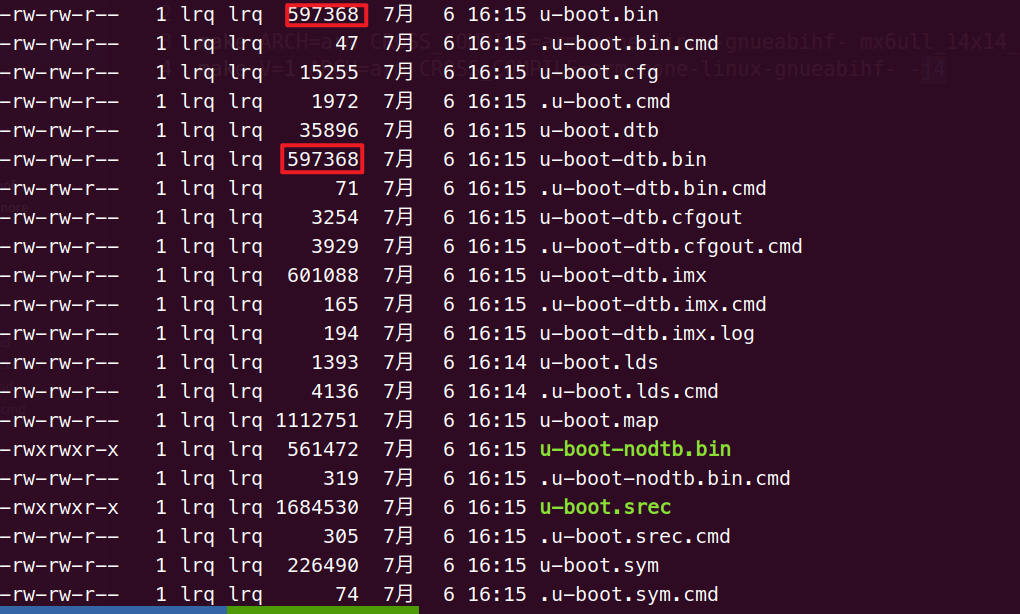

经测试，u-boot-dtb.bin和u-boot.bin貌似是一样的，他们大小都一样

• tpl

  • u-boot-tpl.bin

• spl

  • u-boot-spl.bin

下载到开发板

• 方式一：使用NXP官方提供的下载工具imxdownload将**.bin**文件下载到SD卡中：

chmod 777 imxdownload				# 给予 imxdownload 可执行权限，一次即可
./imxdownload u-boot.bin /dev/sdb	# 烧写到 SD 卡，不能烧写到/dev/sda 或 sda1 设备里面

• 方式二：使用Ubuntu自带的指令下载**.imx**文件到SD卡中

sudo dd if=u-boot-dtb.imx of=/dev/sdb bs=512 seek=2 conv=sync

• imxdownload烧录程序到SD卡出错的问题_imxdownload 不成功-CSDN博客

U-boot的使用

常见命令

命令	作用
printenv	打印环境变量
setenv	设置某个环境变量
saveenv	保存环境变量
boot	执行bootcmd环境变量，加载内核
bootz <内核地址> [ <设备树地址>]	从内存中指定地址启动Linux内核

环境变量的设置

bootcmd(启动命令)

功能：定义了在U-Boot启动时自动执行的命令(手动执行boot指令也是运行这个). 通常用于自动引导操作系统或加载内核镜像

作用：U-Boot启动后，会执行bootcmd中定义的命令，通常这包括从某个存储介质（如Flash、SD卡或网络）加载内核镜像、设备树文件和根文件系统镜像，然后引导内核启动

示例：

setenv bootcmd 'tftp 80800000 zImage; tftp 83000000 imx6ull-alientek-emmc.dtb;bootz 80800000 - 83000000;'

可以看到，I.MX6ULL在启动时，首先从tftp服务器下载zImage和设备树文件到指定的内存中，然后使用bootz命令启动Linux内核

bootargs(启动参数)

功能：传递给内核的启动参数，通常用于指定根文件系统、控制台、日志级别等。内核启动时会解析这些参数并根据配置做出相应设置

作用：==影响内核启动时的行为==。例如，指定根文件系统的位置、传递命令行参数给内核控制台、设置日志输出的详细级别等

示例：

setenv bootargs = ‘console=tty1 console=ttymxc0,115200 root=/dev/nfs nfsroot=192.168.137.100:/home/lrq/linux/nfs/qtrootfs,proto=tcp,v3 rw ip=192.168.137.50:192.168.137.100:192.168.137.1:255.255.255.0::eth0:off’

内核是如何获取bootargs

• 并不是直接读的uboot的bootargs环境变量，而是uboot会把他的bootargs环境变量先写入设备树的chosen节点，内核通过该节点获取启动参数的
• 内核启动后，可以通过cat /proc/cmdline查看启动参数！

网络参数

当使用tftp、nfs时，在uboot中还要设置一些与网络相关的环境变量

示例：

setenv ipaddr 192.168.137.50;
setenv serverip 192.168.137.100;
setenv gatewayip 192.168.137.1;

启动流程分析

不同原厂/指令集架构SoC的启动流程都不太一样，甚至同一个SoC因为所用的启动介质不同，启动流程也可能不同。所以我们应该针对某个具体的SoC和来分析启动流程，而不是宽泛地分析uboot的启动流程

面试回答

1.上电&BootROM：

• 上电之后首先运行SoC内部的BootROM
• BootROM首先初始化最基本的外设（如时钟、片上SRAM），接着根据boot引脚的电气属性选择启动介质，并把后级bootloader（SPL）加载到片上SRAM，然后跳转执行

2.SPL：

• 初始化DDR，把后级的bootloader（Uboot main）搬运到DDR，然后跳转执行

3.Uboot main：

• 硬件初始化：时钟、串口、定时器、DDR 校准、板级外设初始化
• 代码重定向：把Uboot移动到内存的高段地址
• 加载内核：首先将内核和设备树加载到内存中，之后通过bootz命令启动内核
• bootz对应uboot中的do_bootz()函数，在其中会对内核镜像进行解压缩和校验，之后调用do_bootm_linux()在里面使用函数指针kernel_entry保存解压后镜像的内核入口，并进行跳转

4.Linux内核启动阶段

• 硬件初始化（head.S）：
  • 打开MMU，建立page table
  • 初始化中断控制器，设置异常向量表
  • 初始化堆栈，提供C语言的运行环境
• 内核初始化（start_kernel()）：解析设备树，初始化各种内核子系统，挂载根文件系统
• 用户进程启动：内核启动init进程，由init进程启动其他用户进程

RK平台

RK平台主要有2种启动流程，其主要区别在于使用的前级Loader

//闭源方案
BootROM => ddr.bin => Miniloader => TRUST => U-Boot => KERNEL
//开源方案
BootROM => TPL => SPL => TRUST => U-Boot => KERNEL

• 可以看到其实整个启动流程有多级bootloader，不仅仅是uboot
• TPL/ddr.bin：运行在SRAM，负责DDR的初始化
• SPL/Miniloader：运行在DDR，负责完成系统lowlevel初始化、后级固件的加载（trust.img、uboot.img）
• U-Boot proper：运行在DDR，指的是我们通常所说的U-Boot，负责kernel的引导
• TRUST：Armv8引入的安全相关的固件

NXP平台

NXP平台SoC的多级bootloater的启动顺序如下所示

BootROM => (SPL) => U-Boot => KERNEL

1.BOOT ROM阶段

• 执行主体：芯片内部Boot ROM中的代码

• 功能：

  • 启动介质选择：根据BOOT_MODE[1:0]引脚或eFUSE配置（如BT_FUSE_SEL）选择从SD卡、eMMC、NAND Flash等设备启动

  • 硬件初始化：通过解析镜像（.imx文件）的DCD表，初始化SRAM、内核/外设时钟，引脚复用等基础外设

    • DCD表里面存了6ull一些重要寄存器的值，boot rom会利用它来进行赋值，从而初始化硬件（参考链接：正点原子驱动开发9.4.2节）

  • 安全启动支持：NXP的boot rom支持HAB，可验证镜像签名，增强安全性

  • 加载引导代码：初始化启动介质，并将后级Loader（U-Boot）从存储设备加载到SRAM中直接运行，跳转到后级Loader入口点

2.U-Boot阶段

• 执行主体：uboot.imx，在先在SRAM中，后在DDR中运行，主要是C语言实现

• 功能：

  • 外设初始化：串口、网卡、usb、屏幕之类的硬件
  • 内核引导：加载内核镜像、设备树到内存中
  • 设置环境变量、启动参数，执行预定义的引导命令（bootcmd环境变量里的命令）或进入交互式模式来启动内核

2.1第一阶段（SPL）

作用：由于SRAM太小，放不下完整的uboot，所以需要先初始化DDR，然后把uboot主体放到DDR里运行。而SPL本身是在SRAM运行的

注意，如果启动介质是eMMC或者SD卡的话，可能没有显式的SPL.bin被编译出来，但是还是类似的。bootrom后会加载uboot.imx的前一小部分到SRAM进行DDR的初始化，之后把后一部分加载到DDR并跳转

2.1第二阶段（U-boot proper）

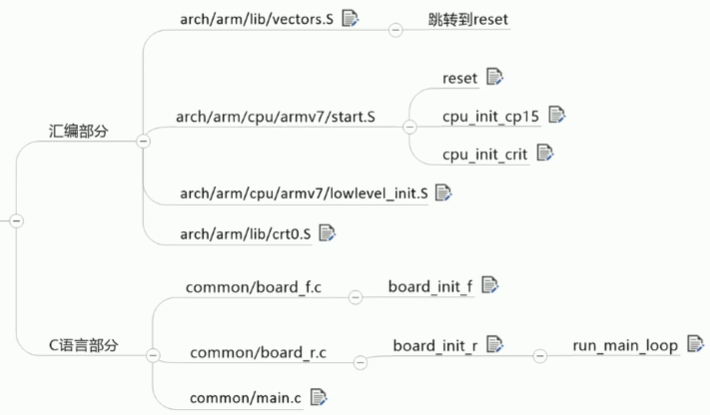

U-boot proper（主体）又可细分为2个阶段：

• 汇编阶段(start.S)

  • CPU模式设置：切换至SVC模式，关闭中断，确保启动过程不被干扰
  • Cache与MMU控制：关闭MMU(因直接操作物理地址)，清除Cache以避免脏数据影响
  • 异常向量表重定位：将向量表从默认地址0x00000000重定位到DDR中

• C语言阶段

  • 板级前置初始化board_init_f()：初始化早期外设(如串口、定时器)，并划分DDR内存区域(如malloc区、重定位地址)。此阶段通过函数数组(init_sequence_f)依次调用外设初始化函数
  • 代码重定向：kernel一般是放在内存的低段地址，为了防止拷贝内核到DDR时覆盖掉了uboot，所以把uboot移动到内存的高段地址
  • 板级后置初始化board_init_r()：初始化高级外设(如网卡、USB、LCD)，加载环境变量，并进入main_loop
  • 主循环main_loop()

---

疑问：为什么在u-boot的SPL和主体都会完成部分硬件的初始化（比如时钟、串口、flash、DDR），而Linux内核启动的时候其驱动框架还要再次注册这些设备呢？

• u-boot只负责硬件的初始化，比如设置串口的波特率之类的，但不负责硬件如何使用，比如为应用层封装可用的串口发送函数。硬件的操作逻辑（功能抽象）需要内核的驱动框架来提供

面试问题

1.各个外设的初始化顺序是什么？何时加载驱动？

• 外设的初始化顺序由2部分共同决定。首先在init_sequence[]中定义了许多函数的调用顺序，里面会完成部分外设的初始化，这些外设的初始化顺序可以直接看出来。其次如果启用了DM（u-boot的驱动模型），则会在initr_dm中扫描设备树，根据各节点的出现顺序初始化

2.uboot中设备驱动代码是怎么组织的？

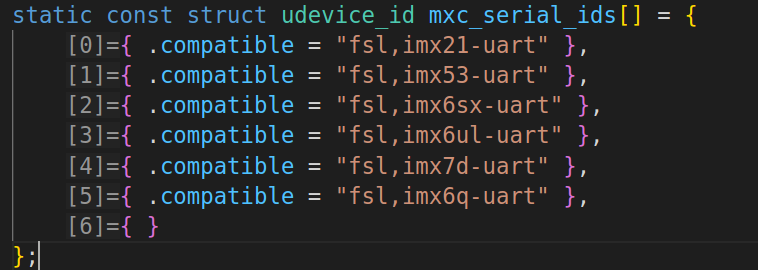

• 以串口为例，drivers/serrial中首先会定义一个类似Linux中核心层一样的一个抽象层serial-uclass.c，定义出通用API接口，接着各个芯片原厂会实现自己SoC的主机驱动，比如serial_mxc.c就是NXP为他们SoC实现的。可以根据compatible来看到底使用的是什么驱动

3.各种教程提到了uboot启动中的一些关键API，比如board_init_f()，但是实际看源码的时候，不知道去哪找这类函数，并且同一个函数可能在多个地方都有定义，那么如何看某个函数在具体是在哪个文件定义的？

• 在uboot.map中搜索就行了
• 有的时候会看到某个函数定义在built-in.o，但是却没built-in.c，因为该文件是为了减少链接耗时而生成的中间文件，可以通过build-in.o.cmd来看它依赖了哪些c文件，再grep搜索

4.如何判断到底是否启用了SPL/TPL阶段

• 看.config中是否有CONFIG_SPL=y以及有没有生成uboot-spl.bin

5.spl/tpl这些前级loader的固件是单独存在的还是会被链接到uboot.bin中？

• 单独存在

6.spl和主uboot中有同名函数比如board_init_f/r怎么办？

• 首先spl和主uboot是2个不同的程序（不共享符号表），所以有同名函数无所谓
• 其次，可以通过map文件看同名函数到底在哪个文件，基本上也都是不同的文件里定义的，不会出现同一个文件的同一个函数，同时出现在spl和主uboot中的（spl和主uboot的board_init_f/r所做的事情也不同）

7.SPL的启动流程是什么？

• 通过看链接脚本可以发现spl和uboot主体的入口都是一样的，所以SPL和uboot主体在启动时首先都要运行上面提到的汇编代码，在_main中都会调用board_init_f，但是2者的代码中该函数的定义是不同的

8.有没有遇到过uboot阶段中出现问题，比如启动内核失败，什么现象，卡在哪里

常见问题：

• uboot的下载地址和启动时的地址不一致
• 网卡驱动没完全适配好，导致TFTP下载内核时失败
• 校验镜像失败，提示 Bad Magic Number
• 内核能启动但VFS挂载失败，报 Unable to mount root fs，一般是bootargs配置或文件系统驱动问题

9.uboot是如何给kernel传递参数的

• uboot在启动内核之前会对传进来的设备树进行更新，在里面插入/chosen节点，里面会保存uboot的bootargs环境变量，内核启动后在 setup_arch() 中解析这些参数
