Linux设备驱动模型

简介

Linux设备驱动模型是内核中用于统一管理硬件设备、驱动程序和总线关系的核心框架。它通过一系列抽象结构（如struct device、struct driver、struct class、struct bus_type等）构建了一个层次化的设备拓扑，使内核能够动态管理设备的生命周期（如热插拔、电源管理），并为用户空间（通过 /sys）提供标准化的设备信息接口。

设备驱动框架和设备驱动模型不是一个东西，前者指的是GPIO、Input、Pinctl等子系统，而后者主要是Linux内核对于驱动开发中的一种设计模式

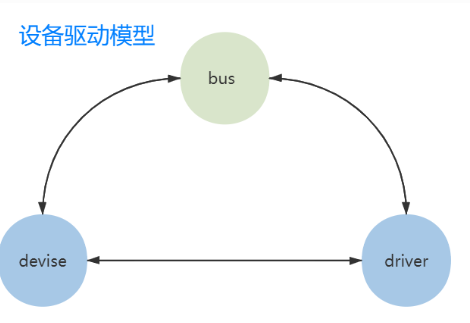

Linux设备驱动模型的核心思想是把我们编写的驱动代码进行分层解耦：

  • 设备：提供硬件资源
  • 驱动：使用设备提供的硬件资源进行初始化等操作
  • 总线：将设备和驱动匹配起来
image-20250310204259795

任何设备都挂在在某个总线上，即使物理上没有总线，也要虚拟出来个总线（platform）

核心目标

  1. 统一管理硬件：无论设备是 PCI、USB、I2C 还是platform设备，都通过一致的接口管理
  2. 支持动态事件：热插拔、电源状态切换（休眠/唤醒）等
  3. 用户空间交互：通过 sysfs 文件系统（/sys）暴露设备属性和配置
  4. 自动匹配驱动：设备与驱动通过总线或类机制自动绑定

设备驱动模型的核心组件

Linux的设备驱动模型框架中，对于设备、驱动、总线有很多派生类，这里只列出其最原始的基类的代码

kobject

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
struct kobject {
	const char		*name;
	struct list_head	entry;
	struct kobject		*parent;
	struct kset		*kset;
	struct kobj_type	*ktype;
	struct kernfs_node	*sd;
	struct kref		kref;
#ifdef CONFIG_DEBUG_KOBJECT_RELEASE
	struct delayed_work	release;
#endif
	unsigned int state_initialized:1;
	unsigned int state_in_sysfs:1;
	unsigned int state_add_uevent_sent:1;
	unsigned int state_remove_uevent_sent:1;
	unsigned int uevent_suppress:1;
};
image-20250310203354812

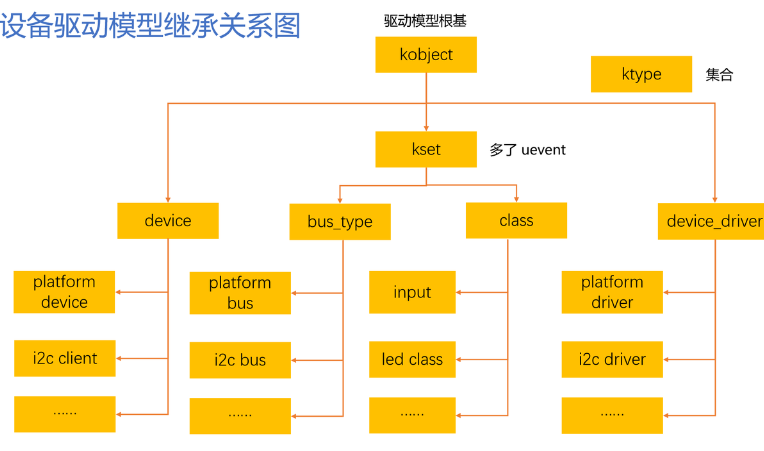

作用：

  • 是Linux设备驱动模型的根基，所有涉及到的类都继承该类（C语言实际上没继承，它会作为成员变量）

    • 通过parent指针记录整个设备模型的拓扑关系

  • 管理对象的引用计数

  • 与sysfs虚拟文件系统配合，每个Kobject会在/sys下生成一个目录，将内核中的设备驱动拓扑关系展示到用户空间

可以通过以下API创建一个Kobject对象及目录

1
2
// 创建sysfs下的led-ctl-status和led-ctl
led_device->kobj = kobject_create_and_add("led-ctl-status", NULL);
  • 第二个参数代表当前Kobject对象的父对象，NULL说明它没有父对象，所以就被创建在/sys目录下了

attribute

总线、设备和驱动中的各个attribute成员变量则对应sysfs中的1个文件，attribute会伴随着show()和 store()这两个函数，分别用于读写该attribute对应的sysfs文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
struct attribute {
	const char name;
	umode_t mode;
#ifdef CONfiG_DEBUG_LOCK_ALLOC
	bool ignore_lockdep : 1;
	struct lock_class_key *key;
	struct lock_class_key skey;
#endif
};

struct bus_attribute {
	struct attribute attr;
	ssize_t (*show)(struct bus_type *bus, char *buf);
	ssize_t (*store)(struct bus_type *bus, const char *buf, size_t count);
};

struct driver_attribute {
	struct attribute attr;

	ssize_t (*show)(struct device_driver *driver, char *buf);
	ssize_t (*store)(struct device_driver *driver, const char *buf,
			 size_t count);
};

struct device_attribute {
	struct attributeattr;
	ssize_t (*show)(struct device *dev, struct device_attribute *attr,char *buf);
	ssize_t (*store)(struct device *dev, struct device_attribute *attr,const char *buf, size_t count);
};

sysfs中的目录来源于bus_type、device_driver、device的kobject，而目录中的文件则来源于attribute

1
2
3
4
5
static struct kobj_attribute led_ctl_attribute =
    __ATTR(led_ctl, 0664, led_ctl_show, led_ctl_store);

// 创建sysfs中的文件实际是靠该API
sysfs_create_file(led_device->kobj, &led_ctl_attribute.attr)

设备

/sys/devices目录记录了系统中所有与驱动匹配了的设备（实际上是内核中的struct device中Kobject创建的 ），此外还有另一个目录/sys/dev记录所有的设备节点， 但实际上都是些链接文件，同样指向了devices目录下的文件

  • 定义：挂载在某个总线上的具体设备，如I2C传感器、USB设备、platform设备…它包含了一个设备的一些关键属性，比如：设备名、设备号、设备属于的类、总线、父设备…
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
struct device {
		const char *init_name;
        struct device           *parent;
        struct bus_type *bus;
        struct device_driver *driver;
        void            *platform_data;
        void            *driver_data;
        struct device_node      *of_node;
        dev_t                   devt;
        struct class            *class;
		void (*release)(struct device *dev);
        const struct attribute_group **groups;  /* optional groups */
		struct device_private   *p;
........
};

// 内核注册/注销设备(内核源码/driver/base/core.c)
int device_register(struct device *dev);
void device_unregister(struct device *dev);

struct device是所有设备的通用抽象基类，Linux内核还提供了许多其他的设备类，比如platform_device、i2c_client等，用于针对特定总线或设备类型进行扩展

struct device及其子类与struct cdev不属于同一体系，前者负责对硬件资源的抽象表示，属于Linux设备驱动模型。而后者主要用于提供与用户空间交互的接口。所以驱动代码里，可能会同时出现这2种设备。

驱动

注册了的驱动记录在/sys/bus/<bus>/drivers

  • 定义：与特定设备相关的软件，负责初始化该设备以及提供一些操作该设备的操作方式
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
struct device_driver {
        const char              *name;
        struct bus_type         *bus;

        struct module           *owner;
        const char              *mod_name;      /* used for built-in modules */

        bool suppress_bind_attrs;       /* disables bind/unbind via sysfs */

        const struct of_device_id       *of_match_table;
        const struct acpi_device_id     *acpi_match_table;

        int (*probe) (struct device *dev);
        int (*remove) (struct device *dev);

        const struct attribute_group **groups;
        struct driver_private *p;
};

int driver_register(struct device_driver *drv);
void driver_unregister(struct device_driver *drv);

内核针对具体的总线，为该类派生了许多子类，比如platform_driver, i2c_driver…

  • 关键函数：
    • probe：设备和驱动匹配后，自动调用该函数，用来对设备初始化
    • remove：设备被拔出或者重启时被调用

总线

总线代表着同类设备需要共同遵守的工作时序，是连接处理器和设备之间的桥梁

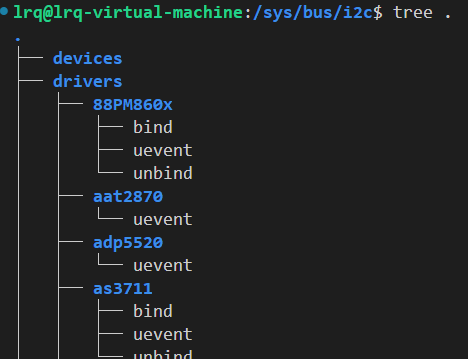

注册了的总线位于sys/bus目录下，每个目录中又包含devices和drivers2个目录，分别记录挂载在该总线的设备和驱动

image-20250310212912162
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
struct bus_type {
    const char              *name;
    const struct attribute_group **bus_groups;
    const struct attribute_group **dev_groups;
    const struct attribute_group **drv_groups;

    int (*match)(struct device *dev, struct device_driver *drv);
    int (*uevent)(struct device *dev, struct kobj_uevent_env *env);
    int (*probe)(struct device *dev);
    int (*remove)(struct device *dev);

    int (*suspend)(struct device *dev, pm_message_t state);
    int (*resume)(struct device *dev);

    const struct dev_pm_ops *pm;

    struct subsys_private *p;

};

struct bus_type是总线的唯一类，具体的总线类型也属于该类，比如platform_bus，i2c_bus，只不过name和那些函数指针不同

  • 关键函数：
    • match()：通过设备名称或设备树兼容性（of_match_table）匹配设备与驱动
    • probe()：match匹配成功后，会先调用总线的probe完成一些资源的初始化，再调用模块注册的probe
    • remove()：设备移除时的资源释放逻辑

类

同一类的设备在 /sys/class 下有相同接口

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
struct class {
	const char		*name;
	struct module		*owner;

	struct class_attribute		*class_attrs;
	const struct attribute_group	**dev_groups;
	struct kobject			*dev_kobj;

	int (*dev_uevent)(struct device *dev, struct kobj_uevent_env *env);
	char *(*devnode)(struct device *dev, umode_t *mode);

	void (*class_release)(struct class *class);
	void (*dev_release)(struct device *dev);

	int (*suspend)(struct device *dev, pm_message_t state);
	int (*resume)(struct device *dev);
...
};

// 在/sys/class下创建/销毁类
extern struct class *  __class_create(struct module *owner,
						  const char *name,
						  struct lock_class_key *key);
extern void class_destroy(struct class *cls);
  • 类是对于设备的一种high level抽象，按照功能可以对设备进行分类（区别于字符设备/块设备这种分类法），比如输入设备、LED设备、MISC设备、DRM设备…
  • Linux内核引入类，是将其用作具有相同功能的一类设备的容器

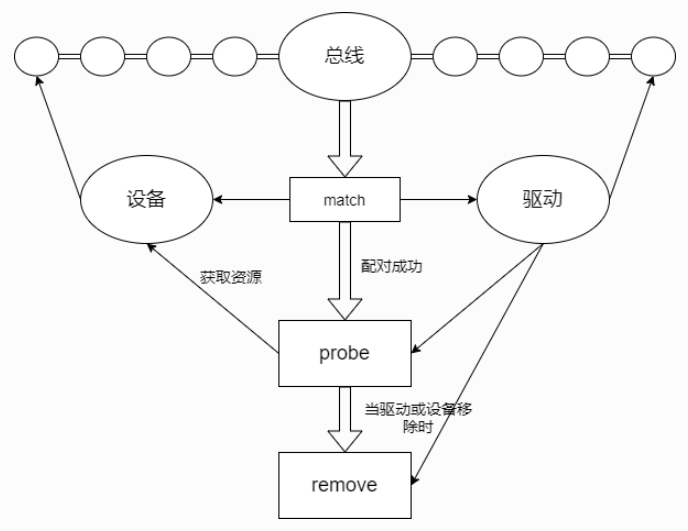

总线-设备-驱动的协作

image-20250310213928323

image-20250310214256435

匹配的时机

在总线上管理着两个链表，分别管理着设备和驱动。Linux中设备和驱动的注册的各自独立的，当我们向系统注册一个驱动时，便会向驱动的管理链表插入我们的新驱动， 同样当我们向系统注册一个设备时，便会向设备的管理链表插入我们的新设备。

在插入的同时总线会执行一次bus_type结构体中match的方法对新插入的设备/驱动进行遍历匹配。在匹配成功的时候会调用驱动device_driver结构体中probe方法(通常在probe中获取设备资源，具体的功能可由驱动编写人员自定义)， 并且在移除设备或驱动时，会调用device_driver结构体中remove方法

匹配的方式

匹配的方式主要看该总线的match的实现，不同总线的 match() 函数逻辑不同：

  • platform总线：比较设备名称（platform_device.name）或设备树兼容性（.of_match_table）
  • I2C 总线：匹配设备地址（i2c_client.addr）和驱动支持的地址列表
  • PCI 总线：检查 PCI 设备的厂商ID和设备ID是否在驱动的 id_table 中

设备树触发匹配的流程

  1. 设备树解析：内核启动时解析设备树（.dts），为每个设备节点（Node）生成 struct platform_device
  2. 动态注册设备：调用 of_platform_populate() 将设备树节点注册为平台设备
  3. 匹配驱动：通过设备树节点的 compatible 属性与驱动的 .of_match_table 匹配
