设备树

设备树的定义

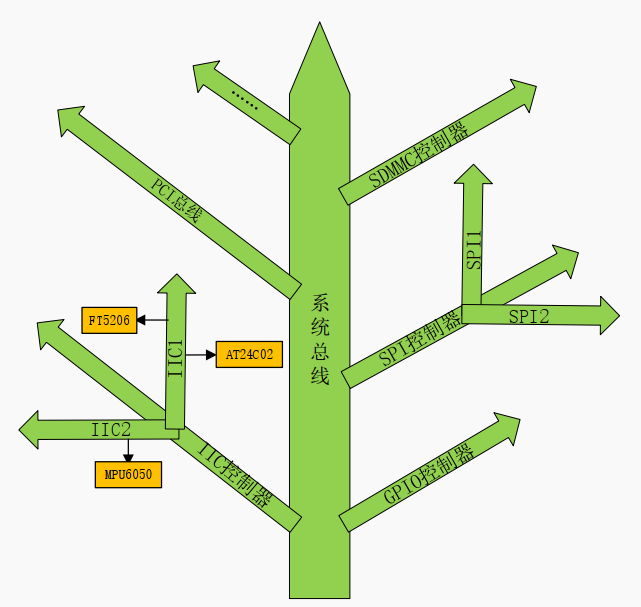

设备树是用来以树形结构描述开发板板级逻辑（比如CPU数量、内存基地址、IIC上挂了什么设备…）的文件

image-20240131200735359
  • 设备树的意义：引入一个单独的文件描述板级信息，解耦板级信息和驱动，增加驱动代码的通用型

举个例子，我有2个板子，第一个板子的MPU6050接在i2c1上，第二个板子的6050接在i2c2上，如果我不用设备树的话，我就得在驱动程序里写一堆寄存器的地址；且不同的板子的驱动程序应该不同。但我如果用了设备树，就可以把寄存器相关的信息写在设备树里，然后驱动直接根据去设备树里找MPU6050节点里的地址就行了（相当于实现了动态修改硬件设别的寄存器地址），不同的板子可以共用驱动程序（内核），只需修改设备树文件

设备树语法

正如其名字，设备树是个树形结构，每个硬件都是树中的一个节点，不能在设备树中写孤立的语法。同时，如果.dtsi和.dts中都定义了根节点，则该根节点会合并为一个

此外，所有设备都嵌套在根节点/{}下，我们往设备树中添加新设备时，应该找到其最近的控制器，作为其父节点（比如MPU6050节点就应该作为某个i2c控制器节点的子节点），因为可能要复用父节点中的一些属性

但是不是任何情况下新设备都需要作为某个设备的子节点，只要能通过某种方式引用到所需要的父节点中的一些属性，就不要作为子节点了，比如：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
/ {
    gpio0: gpio@40000000 {
        compatible = "vendor,gpio-controller";
        #gpio-cells = <2>;
        gpio-controller;
    };

    leds {
        compatible = "gpio-leds";
        led1 {
            label = "user-led";
            gpios = <&gpio0 5 GPIO_ACTIVE_HIGH>;  // 关键：引用 gpio0
        };
    };
};

虽然leds是挂载在gpio0上的，但是它可以通过&gpio0访问到父节点中的一些属性，所以就不需要嵌套在gpio0中

对其他文件的引用

设备树源码可以像C语言一样#include来引用其他文件，具体可以引用.h、.dtsi、.dts文件

设备节点

设备树是采用树形结构描述板子上的设备信息的文件，每个设备都是一个节点，叫作设备节点，每个设备节点都通过属性（键值对）来描述节点信息。

节点的命名

设备节点的命名方式如下：

1
2
3
label: node-name@unit-address{

}

label是节点标签，可以通过&label方便的访问到某个设备节点，而不需要再用node-name@unit-address来访问了

节点的属性

节点的属性都为键值对，其中值部分可以为空和任意字节流，常见的几种形式如下：

1.字符串

1
compatible = "arm,cortex-a7";

2.32位无符号整形

1
reg = <0>;

3.一组32位无符号整形

1
reg = <0 0x123456 100>;

4.字符串列表

1
compatible = "fsl,imx6ull-gpmi-nand", "fsl, imx6ul-gpmi-nand";

标准属性

每一个节点都是由若干属性组成，不同的设备节点可能有不同的属性，但是有一些属性许多设备节点都会用到，这些属性被称为标准属性

设备节点标识属性

这些属性用于唯一标识一个节点，并告诉内核它是什么设备

属性名 作用 值类型 示例 必须？
compatible 最重要的属性。用于将设备节点与内核中的驱动程序绑定。内核驱动程序会声明自己支持的compatible字符串，两者匹配时驱动才会初始化此设备 <string> "microchip,24c02" 是
reg 定义设备在其父总线地址空间内的地址。对于I²C设备，通常是设备地址。对于内存映射设备，是地址和长度 <prop-encoded-array> reg = <0x50>; (I²C地址) reg = <0x02000000 0x1000>; (地址0x02000000, 长度0x1000) 是
status 设备的状态，决定是否启用该设备 <string> "okay" (启用) "disabled" (禁用) "fail" (失败，表示设备存在但无法工作) 否
model 设备的型号/模型名称，通常是人类可读的描述 <string> model = "Raspberry Pi 4 Model B"; 否
name 设备节点的名称（已过时，通常由节点名label代替） <string> (不推荐使用) 否

compatible属性：用于在Linux内核中匹配此设备所使用的驱动程序，它的值是字符串，格式如下：

1
compatible = "manufacturer,model"

其中 manufacturer 表示厂商,``model` 一般是模块对应的驱动名字 ，比如

1
compatible = "fsl,imx6ul-evk-wm8960","fsl,imx-audio-wm8960";

imx6ul-evk-wm8960和imx-audio-wm8960为驱动的名字，在使用该设备时，会到Linux内核中查找与之匹配的驱动文件。

驱动的基类struct device_driver有个成员变量of_match_table，保存着一些 compatible 值，如果设备节点的 compatible 属性值和 其中的任何一个值相等，那么就表示设备可以使用这个驱动

除了普通的设备节点，根节点也有compatible属性，且子节点的compatible属性在设备树中具有不同的作用和含义：

  • 根节点的compatible属性用于设备树文件的兼容性，用于与引导加载程序(U-Boot)匹配确定加载哪个设备树文件。
  • 子节点的compatible属性用于设备的兼容性，用于与驱动程序匹配确定加载哪个驱动程序。
中断、时钟、引脚控制属性

这些属性描述设备如何与SoC的其他部分连接，是驱动正确操作设备的关键。

属性名 作用 值类型 示例 必须？
interrupts 指定设备使用的一个或多个中断号 <prop-encoded-array> interrupts = <0 10 4>; (中断号10, 高电平触发) 如果设备使用中断
interrupt-parent 指定设备的中断由哪个中断控制器处理。如果省略，则继承父节点的中断控制器 <phandle> interrupt-parent = <&intc>; 否
clocks 指定设备使用的一个或多个时钟源 <phandle> clocks = <&clk 1>; 如果设备需要时钟
clock-names 为每个时钟源分配一个名字，方便驱动通过名字获取特定时钟 <string> clock-names = "axi", "spi"; 否
pinctrl-0 指定设备要使用的引脚复用（Pinmux）和配置（如上拉、下拉、驱动强度） <phandle> pinctrl-0 = <&i2c1_pins>; 如果设备需要配置引脚
pinctrl-names 为引脚控制状态命名，通常默认状态名为"default" <string> pinctrl-names = "default"; 否
GPIO、DMA、电源管理属性
属性名 作用 值类型 示例 必须？
gpios 指定设备使用的GPIO引脚。驱动可以通过此属性请求和控制GPIO <phandle> gpios = <&gpio 10 0>; (使用GPIO10, 低电平有效) 如果设备使用GPIO
dmas 指定设备使用的DMA通道 <phandle> dmas = <&dma 5>; 如果设备使用DMA
dma-names 为DMA通道命名，如"tx", "rx" <string> dma-names = "tx"; 否
vmmc-supply vin-supply 等 指定设备的电源调节器（Regulator）。驱动通过此属性获取并控制设备的电源 <phandle> vmmc-supply = <&vcc_3v3>; 如果设备有独立电源
总线相关属性
属性名 作用 值类型 示例 必须？
#address-cells 在当前节点子节点的reg属性中，地址部分占用几个32位字（cell） <u32> #address-cells = <1>; 是 (在总线节点)
#size-cells 在当前节点子节点的reg属性中，长度部分占用几个32位字（cell）。0表示没有长度字段 <u32> #size-cells = <0>; (I²C设备无长度) 是 (在总线节点)
别名和引用
属性名 作用 值类型 示例
phandle 节点的唯一标识符，允许其他节点通过&label引用它。通常由编译器自动生成，无需手动添加。 <u32> (自动生成)
label (节点名前的) 节点的标签，用于在其他地方通过&label来引用该节点 (节点标识符) i2c1: i2c@... (&i2c1即可引用)

在知道了设备树有这么多属性之后，难免会有一个疑问：我怎么知道绑定某设备时创建的节点需要哪些属性？比如我要新加个MPU6050，我该在i2c节点下新增什么信息呢？

SoC厂商会给一个文档，告诉我们在新增一个设备节点时，应该写哪些属性。此文档在内核的Documentation/devicetree/bindings下，里面有不同的SoC对于某个外设应该如何写设备树文件

向节点追加内容

在实际使用设备树时，可能出现以下场景：我们自己的板子的i2c中新挂载了一个MPU6050，所以需要修改这个节点，但是由于i2c节点定义在.dtsi文件中，直接修改该文件的话会影响所有引用此文件的设备。因此需要新建一个.dts文件，并在该文件中像iic节点追加内容。

追加内容的语法如下：

1
2
3
&i2c1{
	/*要追加或修改的内容*/
}

即使用节点命名提到的&label来访问就可以了，并且如果有些属性之前被定义了，此处可以进行修改

多媒体子节点

在使用多媒体设备时，数据通常不是点对点的传输，而是会经过一系列的外设进行处理，且各个外设的输入、输出数量也不固定，所以Linux设备树中引入了以下子节点来进行描述设备间的数据流向和定义接口的物理特性

1.port：表示设备的一个物理或逻辑接口、有几个接口就需要写几个port

2.ports：port的容器，如果一个设备有多个接口，那么就要用ports

3.endpoint：描述端口的具体连接参数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
// 摄像头传感器
sensor: camera@10 {
    compatible = "sony,imx219";
    reg = <0x10>;
    ports {
        #address-cells = <1>;
        #size-cells = <0>;
        port@0 {
            reg = <0>;
            sensor_out: endpoint {
                remote-endpoint = <&csi_in>;
                data-lanes = <1 2>;
                clock-lanes = <0>;
            };
        };
    };
};

// MIPI CSI-2 接收器
csi: csi@ff060000 {
    compatible = "nvidia,tegra210-csi";
    reg = <0xff060000 0x1000>;
    ports {
        #address-cells = <1>;
        #size-cells = <0>;
        port@0 {
            reg = <0>;
            csi_in: endpoint {
                remote-endpoint = <&sensor_out>;
                bus-type = <4>; // MIPI CSI-2
                data-lanes = <1 2>;
            };
        };
    };
};

设备树的解析流程

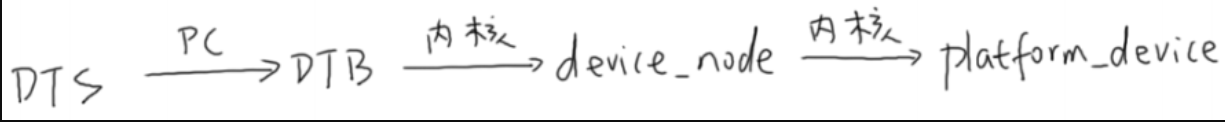

从源代码文件 dts 文件开始，设备树的处理过程为：

image-20250626102610215

① dts 在 PC 机上被编译为 dtb 文件
② u-boot 把 dtb 文件传给内核
③ 内核在启动早期（setup_arch()阶段）解析DTB，将其转换为内核内部的device_node结构体树

1
2
3
4
5
6
7
struct device_node {
    const char *name;           // 节点名（如 "i2c"）
    const char *full_name;      // 全路径名（如 "/soc/i2c@400000"）
    struct property *properties; // 属性链表（如 "compatible", "reg"）
    struct device_node *parent;  // 父节点
    struct device_node *child;   // 子节点
};

④ 对于符合条件的 device_node 实例，会被转换为 platform_device 结构体，转换条件：

  • 根节点下含有 compatile 属性的子节点

  • 含有特定 compatile 属性的节点的子节点

    • 如果一个节点的 compatile 属性，它的值是这 4 者之一： “simple-bus”,”simple-mfd”,”isa”,”arm,amba-bus”, 那么它的子结点(需含 compatile 属性)也可以转换为 platform_device。

  • 总线 I2C、 SPI 节点下的子节点： 不能转换为 platform_device

    • 某个总线下到子节点， 应该交给对应的总线驱动程序来处理。 它们不应该被转换为platform_device， 而应该转换为i2c_client、spi_deivce等数据结构

OF函数

设备树存在的意义就是供驱动程序使用。在编写驱动程序时，我们必须要知道设备树中某个设备节点的某个属性的值，比如某寄存器的地址+大小。Linux内核提供了一组函数可以实现该功能，且此系列API全以of_开头，因此被称为OF函数。OF的全称为：Open Firmware

设备树子系统提供的of_xxx API只能读一些通用的属性，其实各个驱动子系统一般也会提供读取设备树特定属性的API，比如of_i2c_parse_addr就是I2C子系统提供的从设备树读器件地址的API

查找节点

要获得一个节点的属性，首先得找到该节点。Linux内核中，使用device_node这个结构体来描述设备树中的各个节点，Linux提供了以下API来获得设备树中的某个设备节点：

1
2
3
4
5
6
7
8
9
10
11
12
//1.通过名字查找
struct device_node *of_find_node_by_name(struct device_node *from,const char *name);
//2.通过device_type属性查找
struct device_node *of_find_node_by_type(struct device_node *from, const char *type)
//3.根据 device_type 和 compatible 这两个属性查找
struct device_node *of_find_compatible_node(struct device_node *from,
    const char *type,
    const char *compatible)
//4.通过 of_device_id 匹配表来查找指定的节点
struct device_node *of_find_matching_node_and_match(struct device_node *from,const struct of_device_id *matches,const struct of_device_id **match)
//5.通过路径查找
inline struct device_node *of_find_node_by_path(const char *path)

提取属性值

我们其实可以在设备树创建自定义的属性和值，属性名可以自定义，而值只能是设备树所支持的那几个类型，比如：u32/u64，bool，字符串，数组…

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// 读取 32 位整数
int of_property_read_u32(const struct device_node *np, const char *propname, u32 *out_value);
// 读取 64 位整数
int of_property_read_u64(const struct device_node *np, const char *propname, u64 *out_value);

// 直接读取字符串
int of_property_read_string(const struct device_node *np, const char *propname, const char *out_string);
// 读取字符串数组中的某一个（index 指定）
int of_property_read_string_index(const struct device_node *np, const char *propname, int index, const char *output);

//读取布尔值
bool of_property_read_bool(const struct device_node *np, const char *propname);

// 读取 u32 数组
int of_property_read_u32_array(const struct device_node *np, const char *propname, u32 *out_values, size_t sz);

// 读取 u64 数组
int of_property_read_u64_array(const struct device_node *np, const char *propname, u64 *out_values, size_t sz);

相关文件格式

设备树文件可能有一下后缀格式：

  • .dts：设备树的源代码，一般描述板级信息(也就是开发板上有哪些 IIC 设备、 SPI 设备等)
  • .dtsi：也是设备树源代码，但更加通用，像.h文件一样可以被引用，用来描述SOC级信息(SOC 有几个 CPU、主频是多少、各个外设控制器信息等)
  • .dtb：.dts源代码编译后得到的二进制文件，编译设备树源码需要使用DTC工具

设备树的编译

设备树文件每次修改时都得重新编译，然后放到nfs中，uboot启动时会把设备树文件从nfs加载内存，然后再boot

要编译设备树文件（.dts），有以下几种方式：

法1：

  • 1.修改Linux内核源码的arch/arm/boot/dts/Makefile ，在其中加入自己新写的.dts设备树文件
  • 2.在Linux内核源码的根目录下make dtbs，即可在arch/arm/boot/dts/得到对应的.dtb文件

法2：

  • 在Linux内核源码的根目录下make all，会编译所有东西，包括内核zImage，各个驱动.ko文件，以及设备树文件。最好别用这个方法，编译内核很慢的

法3：

  • 在Linux内核源码的根目录下make imx6ull-alientek-emmc.dtb，编译器会自动到arch/arm/boot/dts/找imx6ull-alientek-emmc.dts并进行编译

设备树的使用

1.将编译后的.dtb文件放到nfs的tftpboot文件夹中

2.更改uboot的bootcmd环境变量，主要是把使用的设备树文件改成新编译得到的.dtb文件

具体写法：

1
setenv bootcmd 'tftp 80800000 zImage; tftp 83000000 imx6ull-alientek-emmc.dtb;bootz 80800000 - 83000000'

3.保存uboot的环境变量：saveenv

4.uboot中使用boot命令，将执行bootcmd中包含的操作，加载设备树文件到内存中，并启动内核

调试

1.查看当前系统的设备树拓扑关系：

/proc/device-tree这个目录其实就是内核所使用的设备树的根节点

  • 每个子节点都是目录中的一个文件夹，各个属性是目录中的文件

  • 属性值是字符串时，用 cat 命令可以打印出来；属性值是数值时，用 hexdump 命令可以打印出来

疑问

1.Linux驱动开发编译内核时，如何确定是编译哪个dts？还是所有dts都会被编译？

并非所有DTS都会被编译，具体取决于配置：

  • 架构相关机制：
    • ARM架构：arch/arm/boot/dts/Makefile
    • ARM64架构：arch/arm64/boot/dts/Makefile
    • 其他架构路径类似
  • 选择逻辑：
    • 默认情况下，只编译与CONFIG_<SOC>匹配的DTS（例如CONFIG_ARCH_XYZ）
    • 特定板级DTS通过Makefile中的dtb-$(CONFIG_ARCH_XYZ) +=语句指定

查看当前会编译哪些dts的方法：

1
grep "CONFIG_ARCH_" .config

2.设备树里有那么多设备，他们的加载顺序是什么？

  • 设备树的解析其实就是DFS遍历整个树，但是设备初始化的顺序和驱动的加载有关
  • 驱动是通过init_call机制自动加载的，Linux内核通过initcall级别控制驱动初始化顺序
1
2
3
4
5
6
7
core_initcall(fn)       // 最早（如时钟、中断控制器）
postcore_initcall(fn)   // 核心基础设施
arch_initcall(fn)       // 架构相关
subsys_initcall(fn)     // 子系统（如PCI、DMA）
fs_initcall(fn)         // 文件系统
device_initcall(fn)     // 大部分设备驱动（默认级别）
late_initcall(fn)       // 最晚
