开发板启动流程

Linux(Cortex A系列)芯片和STM32不一样，除了能从内部Flash启动，还可以从其他多种外部介质中启动，比如SD卡，EMMC，NAND Flash等。

芯片的启动可以分为启动方式选择、启动设备选择2个问题

启动方式

以I.MAX6ULL为例，它的启动方式有4种，具体选择哪种由芯片上特定的引脚BOOT_MODE0和1决定，这点和STM32类似，STM32芯片上也有BOOT0和BOOT1这样的引脚。

  • 通常只使用方式2和3，绝对不能使用方式1

不管是哪种方式，都依赖SoC内部的BOOT ROM

串行下载

首先运行BOOT ROM中的代码，初始化基本外设，通过USB OTG或者串口的形式将代码下载到板子的DDR上，这个下载需要用NXP提供的软件MfgTool，一般用于设备最终量产时

内部BOOT模式

首先运行BOOT ROM中的代码，初始化基本外设(比如SD卡这样的boot设备)，再从对应的boot设备中将代码拷贝到指定的RAM（一般是DDR）中运行

Boot ROM初始化内容

  • 初始化时钟

  • 初始化启动设备：启动设备由芯片对应的GPIO的高低电平决定——板子上的拨码开关

内部 boot ROM 为了加快执行速度会打开 MMU 和 Cache，下载镜像的时候 L1 ICache 会打开，验证镜像的时候 L1 DCache、L2 Cache 和 MMU 都会打开。一旦镜像验证完成，boot ROM就会关闭 L1 DCache、L2 Cache 和 MMU

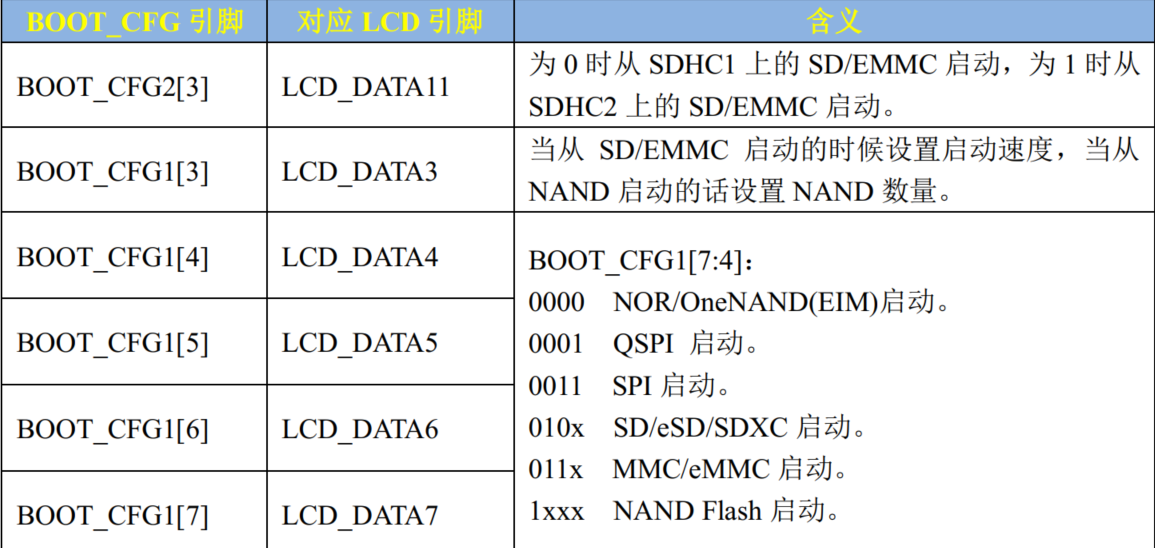

启动介质选择

启动设备如何选择每个芯片应该都不同，这部分要看数据手册/参考手册，上面有详细的介绍

镜像烧写

裸机开发时，编译完会生成一个.bin文件，但该文件不能直接烧到SD卡，需要加上一个头部信息，变成.imx格式

但是一般不需要手动加上头部信息，使用imxdownload工具即可将bin转换成imx格式，并下载到SD卡

最终烧写的.imx文件包含以下几个部分：

  • Image Vector Table(IVT)：包含了ROM中一系列的地址

  • Boot Data：启动数据，包含了镜像要拷贝到哪个地址及镜像大小

  • Device Configuration Data(DCD)：设备配置信息。在设备启动时，所有寄存器都会被恢复初值，DCD用来配置这些寄存器(主要是时钟、DDR3的)

  • 用户代码可执行文件，比如led.bin

启动时，执行内部Boot ROM时，会把这个.imx镜像拷贝到DDR里执行
