GStreamer

基本概念

GStreamer是一个跨平台的流媒体框架，采用基于管道的插件化架构，支持音视频采集、编解码、渲染等全流程处理。应用程序可以通过管道（Pipeline）的方式，将多媒体处理的各个步骤串联起来，达到预期的效果。每个步骤通过元素（Element）基于GObject对象系统通过插件（plugins）的方式实现，方便了各项功能的扩展。例如摄像头采集（v4l2src）、视频编码（nvv4l2h264enc）等模块可灵活拼接，组成流水线

Element

Source 元件（数据源）

产生媒体流的元素

文件源：filesrc (从文件读取)
设备源：v4l2src (摄像头, Video4Linux2), alsasrc (音频输入), pulsesrc (PulseAudio输入), audiotestsrc, videotestsrc (测试源)
网络源：udpsrc, tcpclientsrc, rtmpsrc, rtspclientsrc
特殊硬件源 (Jetson/NVIDIA)：nvarguscamerasrc, nvv4l2camerasrc

注意：

1.v4l2src并不等同于V4L2，它只是用GStreamer框架对V4L2做了一层封装，V4L2支持的像素格式它未必就全部支持，比如IMX219输出的是10bit的Bayer格式，但是v4l2src就不支持，所以Gstreamer框架就没办法直接用v4l2src来获取IMX219的数据了

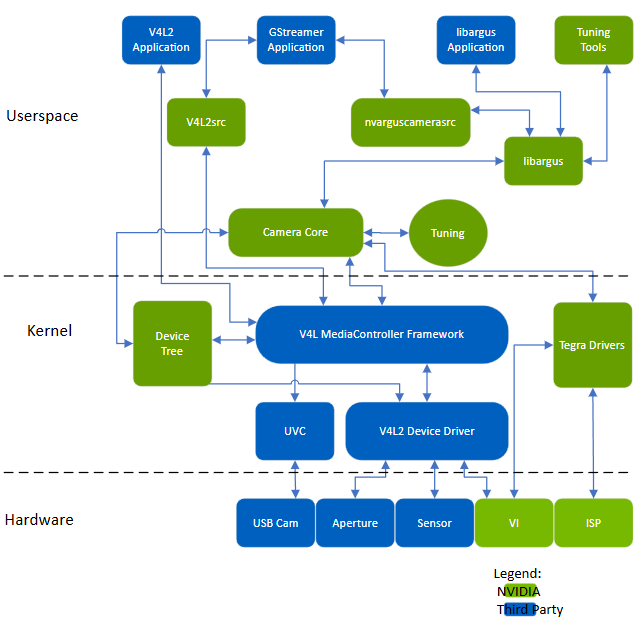

2.nvarguscamerasrc是NVIDIA提供的一个插件，专门用来获取CSI数据的，它内部也是基于了V4L2框架，并利用了MM API来通过硬件加速ISP处理，最后把bayer raw格式的数据转成标准的像素格式

Sink 元件（数据输出）

输出到屏幕、音频设备或文件

文件输出：filesink
显示输出：xvimagesink, glimagesink, ximagesink, waylandsink
音频输出：alsasink, pulsesink, autoaudiosink
网络输出：udpsink, tcpserversink, rtmpsink

Demux / Parser（分流 / 解析）

负责把封装的媒体文件拆成音视频流

qtdemux (MP4/MOV), matroskademux (MKV), avidemux (AVI)
mpegtsdemux (MPEG-TS), flvdemux (FLV), oggdemux (Ogg)
h264parse, h265parse, aacparse, mpegvideoparse

Decoder（解码器）

把压缩数据解码成原始数据

视频解码：avdec_h264, avdec_h265, avdec_mpeg4, vp8dec, vp9dec
音频解码：avdec_aac, avdec_mp3, flacdec, opusdec, vorbisdec
硬件解码 (NVIDIA Jetson)：nvv4l2decoder, nvh264dec, nvh265dec

Encoder（编码器）

压缩音视频

视频编码：x264enc, x265enc, vp8enc, vp9enc, theoraenc
音频编码：voaacenc, opusenc, vorbisenc, lamemp3enc
硬件编码 (NVIDIA Jetson)：nvv4l2h264enc, nvv4l2h265enc

Filter / Converter（转换与处理）

对音视频做处理

格式/像素转换：videoconvert, audioconvert
分辨率/采样率：videoscale, audiorate
颜色空间：videoconvert, nvvidconv (NVIDIA)
效果滤镜：edgetv, vertigotv, agingtv (演示用)
混合/合成：compositor (视频混合), audiomixer (音频混合)

Muxer（复用器）

把音视频流打包成封装格式

qtmux (MP4/MOV), matroskamux (MKV), avimux (AVI)
mpegtsmux (MPEG-TS), flvmux (FLV), oggmux

Queue / 管道控制

queue (简单 FIFO 队列)
multiqueue
tee (一分多路)
input-selector, output-selector (流切换)

其他

identity (调试用, passthrough)
fakesink, fakesrc (测试用)
clockoverlay, timeoverlay (时间戳叠加)
capsfilter （能力过滤器）该模块可以加在任意2个Element之间，用于强制限制数据格式，它的用法如下（可以直接放在!之后，也可以放在capsfilter caps=之后）

1
2
3

media-type, property1=value1, property2=value2, ...
# 例子：
video/x-raw, format=(string)BGR, width=(int)1280, height=(int)720

media-type：媒体类型，比如：

video/x-raw（原始视频帧）
audio/x-raw（原始音频帧）
image/jpeg（JPEG 压缩图像）
video/x-h264（H.264 压缩流）

property=value：属性约束，属性类型必须注明

管道用法

管道描述格式如下：

1	元件1 属性1=值1, 属性2=值2 ! 元件2 ! 元件3 ...

元件（Element）：GStreamer 插件提供的功能模块，例如 filesrc、videoconvert、autovideosink 等
属性：元件的配置参数，例如 location（文件路径）、width（视频宽度）等
连接符（!）：将元件的输出连接到下一个元件的输入

命令行工具

GStreamer框架给我们了一些CLI工具进行调试，比较重要的有一下2个

1.gst-launch-1.0：用于快速搭建pipeline，通过该工具可以搭建完整的一个数据输入输出流，进行测试

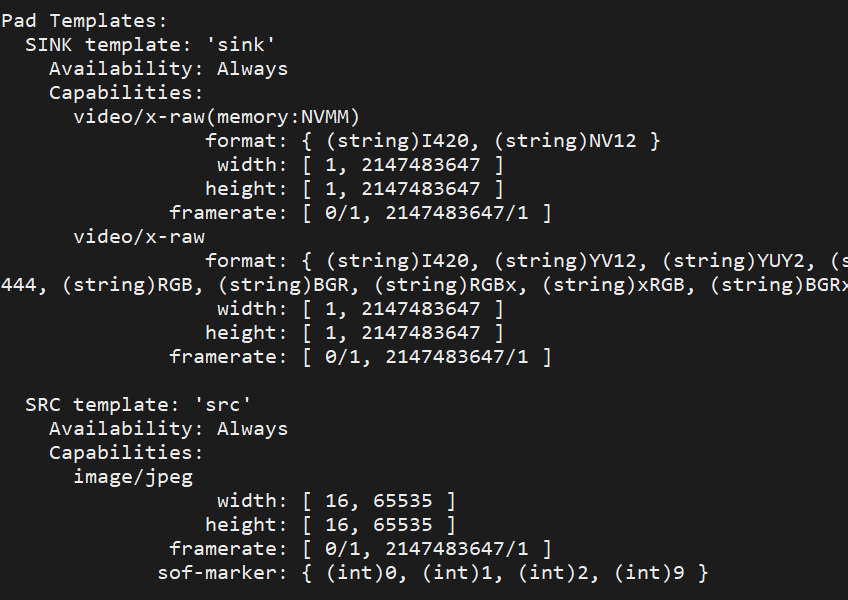

2.gst-inspect-1.0：用于查看某个Element的用法，比如：

1 2	# 查看nvvidconv这个Element的用法 gst-inspect-1.0 gst-inspect-1.0 nvvidconv

需要重点关注的是Element的输入，输出的数据格式，以及支持的属性，后续可以通过capsfilter来只保留某个格式的数据

GStreamer 的每个 Element 都有 Pad（接口），常见类型：

SINK pad → 输入端（接收数据）
SRC pad → 输出端（输出数据）

例子

1.在Jetson平台读取RTSP视频流，并把数据给下游APP使用

gst-launch-1.0 rtspsrc location=rtsp://admin:waterline123456@192.168.1.64:554,latency=0 ! \
                 rtph264depay ! h264parse ! omxh264dec ! nvvidconv ! \
                 video/x-raw, width=3840, height=2160, format=BGRx ! \
                 videoconvert ! appsink sync=false

gst-launch：GStreamer提供的一个命令行工具，用于快速搭建管道并测试
rtspsrc：从 RTSP 服务器拉取视频流
rtph264depay：用于将 RTP 包中的 H.264 视频数据提取出来
h264parse、omxh264dec：解析 H.264 视频流，并用OpenMAX硬件加速
nvvidconv：NVIDIA 视频转换元件，用于视频格式的转换（YUYV->BGRx）和分辨率的缩放
video/x-raw xxxx：利用Capsfilter对数据进行过滤
videoconvert：用于将视频帧转换为其他格式（色彩空间、下游元件的数据结构），符合后面的sink原件的要求
appsink：将视频帧传递给应用程序，由应用程序自行处理

2.在Jetson平台读取CSI RAW数据，并把数据保存成jpg文件

1 2	gst-launch-1.0 nvarguscamerasrc num-buffers=1 ! \ 'video/x-raw(memory:NVMM), width=1920, height=1080, format=NV12, framerate=30/1' ! \ nvjpegenc ! filesink location=test.jpg
