PCIE

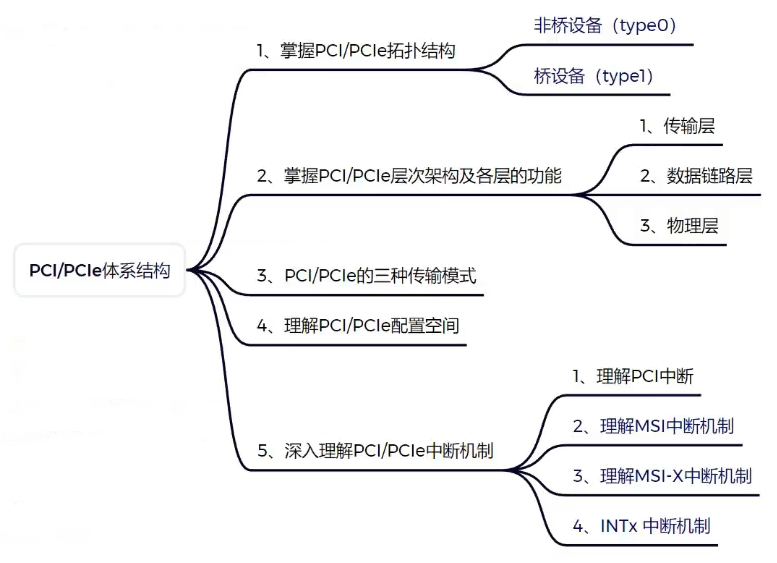

image-20260502130635266

访问流程

PCIe总线的最大特点是像CPU访问DDR一样，可以直接使用地址访问PCIe设备（桥），但不同的是DDR和CPU同属于存储器域，而CPU和PCIe设备属于两个不同的域，PCIe设备（桥）的地址空间属于PCIe总线域。存储器域访问PCIe总线域或者PCIe总线域访问存储器域，需要经过一系列的转换才可以完成

参考链接：https://blog.csdn.net/u011037593/article/details/137697527

拓扑结构

PCIE并不是像IIC/PCI那样的共享并行总线式结构，它是点对点通信的串行总线

  • 点对点通信：不存在总线仲裁、广播冲突等问题
  • 串行通信：一个bit一个bit的发送数据
image-20260503111356792

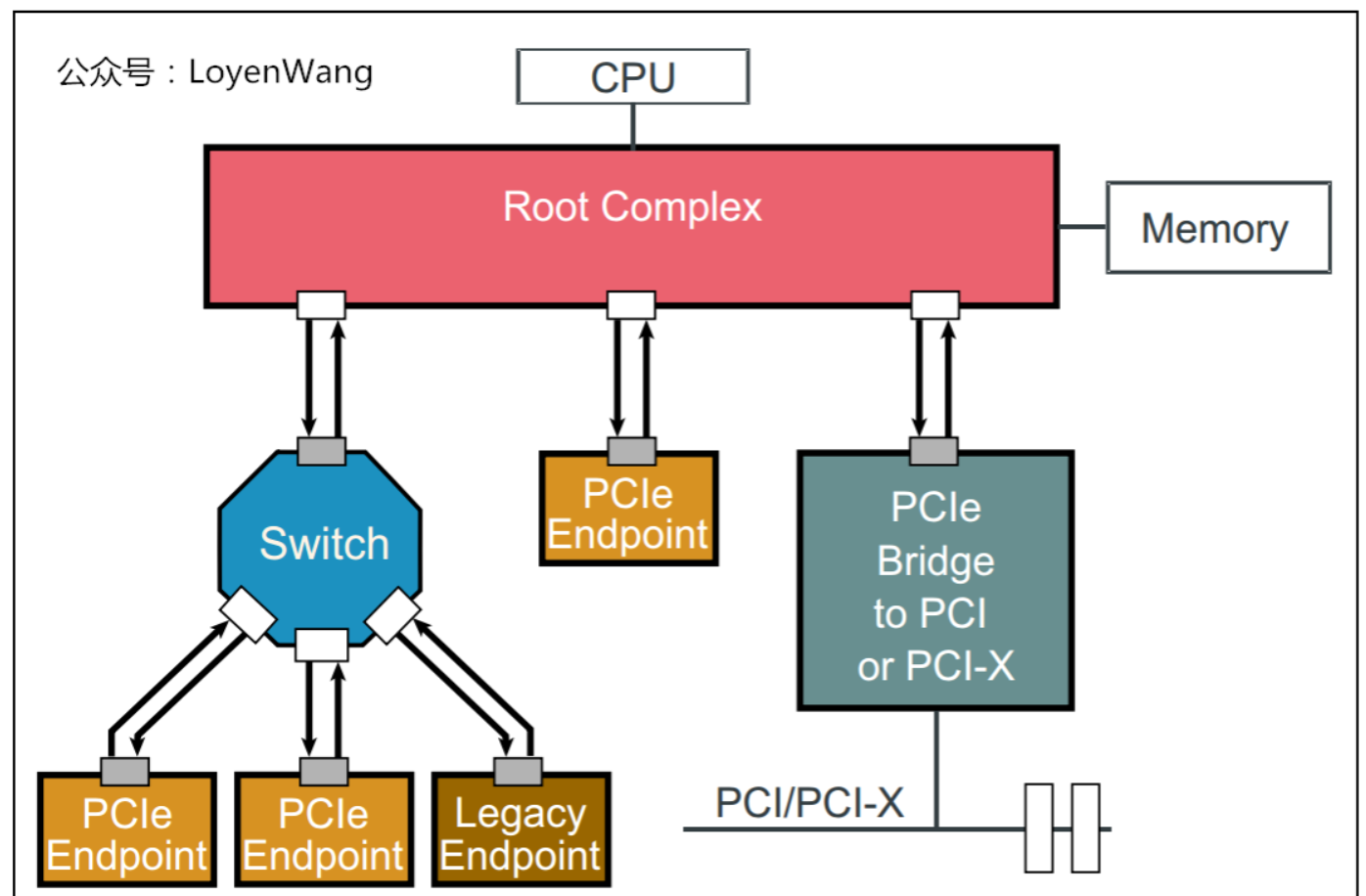

在PCIE的拓扑中，有以下这些十分重要的概念：

Root Complex

Root Complex是CPU和PCIe拓扑之间的接口，可能是一个单独的芯片（北桥）或者SoC内部的PCIE控制器。它是整个PCIE拓扑的起点。

  • 本质：将CPU的request转换成PCIe的TLP包（Configuration、Memory、I/O、Message）

End Point

Endpoint是PCIE的终端设备，提供具体的功能（网络 / 存储 / 图形…）它没有下游，是叶子节点

  • 本质：接收 TLP → 执行 → 返回 TLP

Switch

提供扇出能力，让更多的PCIe设备连接在PCIe端口上

  • 本质：接收和转发TLP

Port

不管是RC还是EP，要和其他总线相连，都需要一个端口，这个端口被称为Port。图中白色的小方块代表Downstream端口，灰色的小方块代表Upstream端口

Bridge

桥接设备，用于去连接其他的总线，比如PCI总线或PCI-X总线，甚至另外的PCIe总线。任意2个Port相连一定需要一个桥接设备，用来处理PCIE数据的转发、总线仲裁等

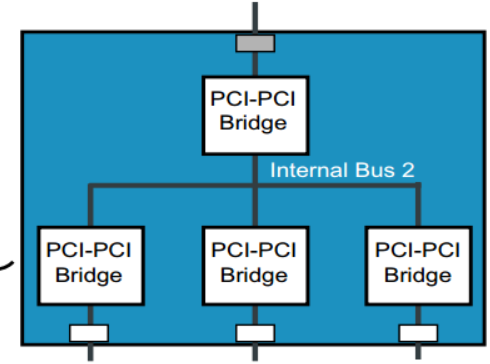

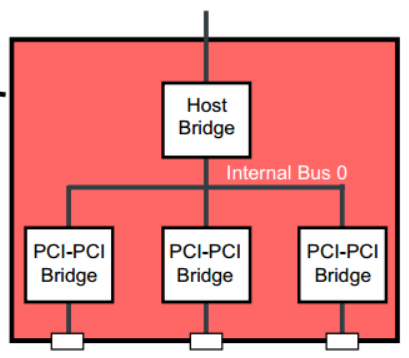

  • 像RC、Siwtch这样本身就有多个Port的设备，他们内部其实也有桥设备

image-20260503112125486image-20260503112114451

Bus/Device/Function

使用lspci会看到00:1c.0这样的东西，这其实是Bus:Device.Function。每个PCIe设备的功能都有唯一的BDF，其中Bus Number占用8位，Device Number占用5位，Function Number占用3位。

PCIe总线采用的是一种深度优先（Depth First Search）的拓扑算法来分配Bus，且Bus0总是分配给RC。每个端口内部都有一个虚拟的桥设备，并且这个桥也应有设备号和功能号。每个设备必须要有功能0（Fun0），其他的7个功能（Fun1~Fun7）都是可选的

PCIe总线BDF示意图

Function 是PCIe设备内部的“一个可被系统单独识别和配置的端点”。每个Function都有独立的配置空间、BAR、Vendor/Device ID、中断，在Linux中也是独立的pci_dev，所以也需要独立的驱动

参考链接

事务模型

“事务”指的是一次通过TLP完成的PCIE总线操作，包括请求和响应

MMIO、I/O、配置、中断、DMA，本质上都是不同类型的PCIE事务

事务的核心载体是协议栈的TLP层，包含：

  • 事务类型
  • 地址 / Tag / Length
  • 数据
  • 校验

PCIE的事务有以下几种类型：

事务类型 用途 例子
Memory Read/Write MMIO readl/writel
I/O Read/Write x86 IO inl/outl
Config Read/Write 枚举/配置 lspci, setpci
Message 中断/控制 MSI/X
Completion 读返回 readl()返回值
Atomic 原子操作 少见
Vendor 私有协议 少见

通过该表格我们可以知道CPU到底能和PCIE设备进行哪些交互

一次数据传输的完整流程（以内存读为例）：

  • 首先CPU控制RC发一个Memory Read TLP
  • 然后EP收到后，返回一个Completion TLP
1
2
CPU ──Read Req──▶ Device
CPU ◀─Completion─ Device

由此我们可以知道，PCIE的通信也是请求-响应式的

配置空间

每个PCIE设备都有一个配置空间（本质上是个寄存器）CPU通过读取PCIE的配置空间，来了解这个PCIE设备的一些具体信息，从而使用它

1
配置空间 = PCIe 设备的“身份证 + 控制面板”

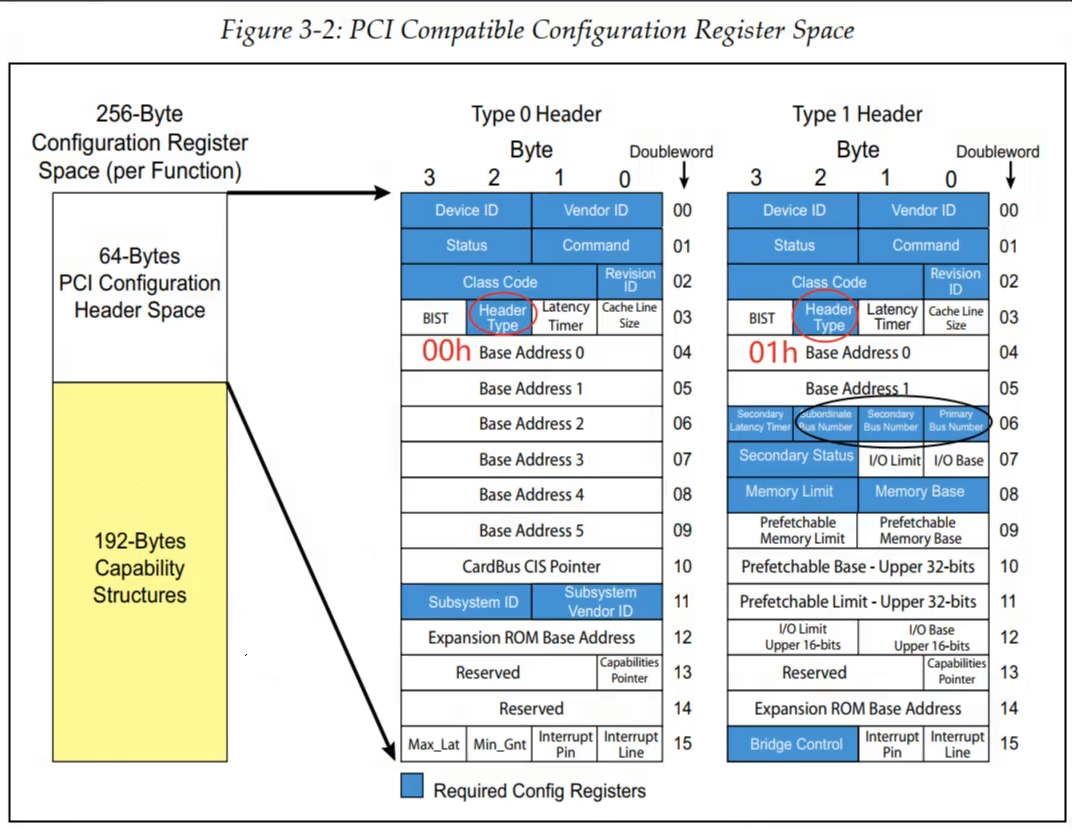

由于所有PCIE设备都有，所以配置空间寄存器的大小和结构是标准化的

  • 配置空间大小：64B(PCI协议引入的基本配置信息) + 4KB(PCIE协议引入的扩展配置信息)
image-20260502131459630

配置空间主要包含了以下信息：

  • 设备识别：Vendor ID、Device ID、Class Code
  • 配置设备：打开 MMIO / DMA、配置BAR
  • 启用能力：MSI/MSI-X、PCIe features

参考链接

Capability

表示PCIE设备支持的能力（比如MSI），用链表进行存储，它的结构是这样的：

1
[ID | Next Pointer | Data]

BAR

CPU在初始化PCIE设备时，会将PCIE地址空间的一些内存（寄存器）映射到CPU的地址空间，这样CPU就可以像访问DDR一样访问PCIE设备了（比如使用rd、sd汇编命令）。这种映射的实现靠的就是BAR(Base Address Register)

BAR其实是配置空间寄存器的一部分，位于配置空间的0x10~0x24这几个偏移地址。每个BAR是一个32/64bit的寄存器，且存的不是纯地址数据，而包括以下几部分：

  • 映射的类型（MMIO / IO）
  • 映射起始地址
  • 地址大小

BAR寄存器通常包括2部分：[address|flags]，flags通常有以下字段：

bit 含义
bit0 0 = memory BAR
bit1-2 type（32/64bit）
bit3 prefetchable

对于BAR映射的那段内存，需要通过ioremap进行映射，CPU通过write/store这样的汇编指令访问

1
2
3
4
5
6
7
8
9
struct pci_dev *pdev;

pci_enable_device(pdev);
pci_request_region(pdev, 0, "mydev");

void __iomem *base;
base = pci_iomap(pdev, 0, 0);

writel(0x1, base + 0x10);

如何通过BAR里的数据得知请求映射内存的大小？

1.CPU往BAR里写0xFFFFFFFF

2.对应BAR会根据实际需要映射的内存大小返回一个mask，比如0xFFFFF000

3.大小通过以下公式计算：size = ~mask + 1

  • 低12位为0，则实际大小为0x1000 = 4KB

枚举流程

下面介绍下从上电到PCIE设备被正确初始化的详细流程：

1.链路训练状态机（LTSSM）：PCIE设备刚上电时，还不能正常通信，需要EP和RC建立连接，这一步需要双方协商速率（Gen1/2/3/4/5）、带宽（x1/x4/x8/x16）、时钟同步…LTSSM是硬件自动完成的，不需要我们再写代码了

2.探测设备：在bios(x86)或者kernel启动早期，RC会以递归的方式扫描Bus 0的Device 0~31的Function 0~7，来发现所有的PCIE设备（能用lspci看到）并创建pci_dev

  • 设备的探测主要是发送Config Read TLP，如果读的到Vendor ID，则说明探测到设备了

3.分配资源：给每个探测到的设备分配BAR

4.初始化设备：通过配置空间来对设备进行配置

中断

PCIE有3个中断机制

INTx

该方式使用一根信号线通知CPU发生中断

1
设备 ---- INTA# ---- CPU

该方式有以下缺点：

  • 所有设备共享中断线，易发生冲突，且CPU还得一个设备一个设备的查看到底是谁发生了中断

MSI

该方式不再用物理的信号线通知CPU发生中断，设备发生中断时，会往一个固定的地址写值（通过一个内存写TLP），CPU读取到对应地址的值是中断时，即可触发中断

1
2
3
4
Device ── Memory Write TLP ──▶ APIC（中断控制器）
                                  │
                                  ▼
                                CPU

MSI-X

尽管MSI很好用，但是它最多支持配置32个中断，这对于高性能设备还是太少了，所以有引入了MSI-X中断。

MSI-X是MSI的增强版，维护了一个vector表（类似CPU的中断向量表）来记录每个value对应哪个PCIE设备的中断

1
2
3
4
5
6
MSI-X Table
-----------------
vector 0 → RX queue
vector 1 → TX queue
vector 2 → error
vector 3 → completion

硬件接口

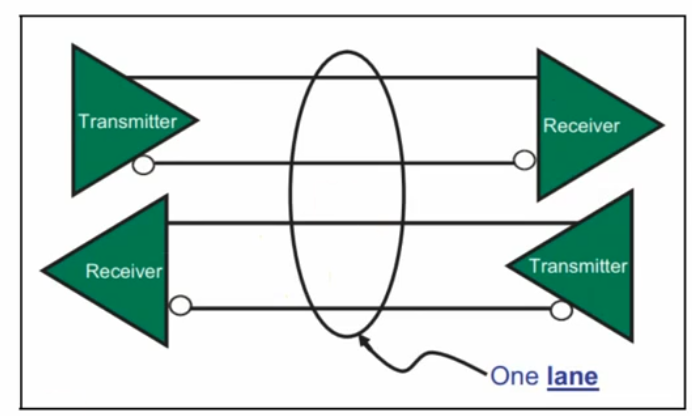

PCIE每个方向的数据由2根差分串行信号传输，发送/接收2个方向一共就有4根线：TX+、TX-、RX+、RX-。一对发送 + 接收信号线的双向数据线被称为一个Lane：

image-20260409112518957

一个PCIE设备可能有多个Lane：

  • Lane越多，数据带宽越大
  • 2个PCIE的链接成为一个Link
  • 一个Link最多32条Lane，我们常看见的x1、x8、x16指的其实就是Lane的数量

如何理解PCIE是串行的？

PCIE桥和PCIE设备通信时，数据都是一位一位发送的，一组数据(addr+data+校验位)会组成一个数据帧，PCIE设备接收完一个数据帧后，进行解析和校验，最后才获取数据。这和串口非常像啊！！

接口信号

参考链接：

层次结构

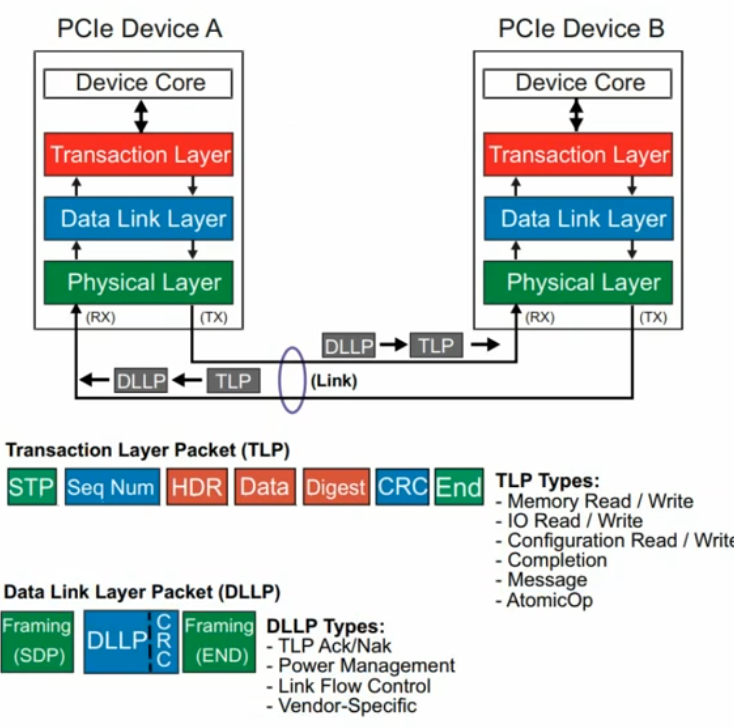

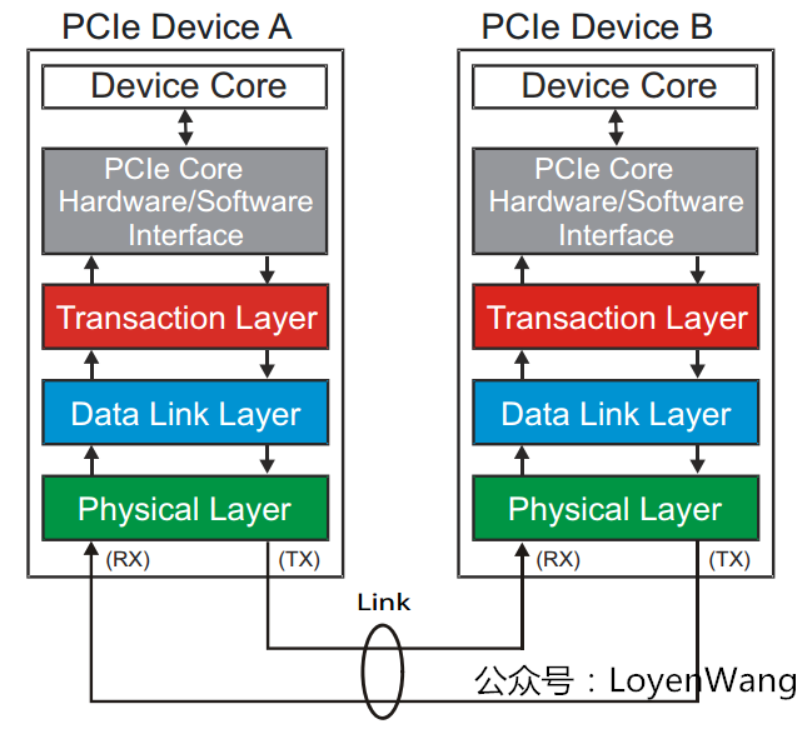

PCIe规范定义了分层的架构设计，包含4层. 数据包的封装与解封装，与网络包的创建与解析很类似

Packet_Flow_Through_the_Layers

image-20260503112327366

  1. 应用层：这一层决定了PCIe设备的类型和基础功能，由软件和硬件协同实现

    • 如果该设备为EP，则其最多可拥有8项功能（Function），且每项功能都有对应的配置空间（Configuration Space）
    • 如果该设备为Switch，则应用层需要实现包路由（Packet Routing）等相关逻辑
    • 如果该设备为RC，则应用层需要实现虚拟的PCIe总线0（Virtual PCIe Bus 0），并代表整个PCIe总线系统与CPU通信。应用层是所有请求的目的或者源

  2. Transaction层（事务层）：负责TLP包（Transaction Layer Packet）的封装与解封装，此外还负责QoS，流控、排序等功能

  3. Data Link层（数据链路层）：负责DLLP包（Data Link Layer Packet）的封装与解封装，此外还负责链接错误检测和校正，使用Ack/Nak协议来确保传输可靠

  4. Physical层（物理层）：负责Ordered-Set包的封装与解封装，物理层处理TLPs、DLLPs、Ordered-Set三种类型的包传输

参考链接

驱动框架

概述

Linux下PCI和PCIE设备用的都是同一个驱动框架PCI Subsystem，从软件的角度并没有对2种协议进行区分。从总体上来看，对于该类设备，还是遵循着Linux驱动框架种的”device-bus-driver“设计思想

PCIE和USB其实很像，通信时都分host(RC)和device(EP) 对应的驱动框架也有2套。如果要让SoC作为从设备，就得用EP/Gadget框架

RC的软件框架分为3层：

  • 第一层为RC Controller Driver（主机驱动层），和RC Controller硬件直接交互，实现底层TLP包的发送，不同SoC的实现一般都不相同
  • 第二层为Core层（核心层），该层将Controller进行了抽象，提供了统一的接口和数据结构，将所有的Controller管理起来，同时提供通用PCIe设备驱动注册和匹配接口，完成驱动和设备的绑定，管理所有PCIe设备
  • 第三层为设备驱动层，针对Storage、Ethernet、PCI桥等设备编写驱动，并结合字符/块/网络驱动框架与应用层进行交互

EP的软件框架分为5层：

  • 第一层为EP Controller Driver，和RC Controller Driver的功能相似，只是把控制器配置成了另一个模式
  • 第二层为EP Controller Core层，该层向下将EP Controller进行了抽象，提供了统一的接口和数据结构，将所有的EP Controller管理起来
  • 第三层为EP Function Core，该层统一管理EPF驱动和EPF设备，并提供两者相互匹配的方法
  • 第四层为EP Configfs，在用户空间提供了配置和绑定EPF的接口，用户可以通过这些接口配置EPF，而无需修改驱动
  • 第五层为EP Function Driver，和PCIe设备的具体功能相关PCIe软件框架

参考链接

PCIE设备和驱动的匹配和之前学过的常见字符设备/IIC/SPI都不太一样，IIC之类的设备需要在设备树中对设备进行描述，而PCIE并不需要。本质上是因为前者需要软件描述硬件，而PCIE是一种自描述的设备，RC的驱动中会对各个Bus进行扫描，通过读取配置空间即可了解各个PCIE设备的详细信息，进而创建pci_dev实例

1
2
3
4
5
6
7
8
9
boot
	-->pci_init
		-->RC的驱动通过dts和platform总线被加载
			-->RC扫描整个PCIE总线
			-->枚举PCIE设备，并创建pci_dev
			-->将pci_dev挂到对应的bus上
	-->pci_driver注册
	-->bus->match
	-->当驱动和设备匹配时，调用驱动的probe，驱动正式开始工作

RC框架

当PCIE Controller被配置成RC模式时，我们一般是为EP写设备驱动，因为Controller的驱动一般原厂都写好了。那么我们写设备驱动时，其实无非就是在做以下几件事：

  • 读写配置空间
  • BAR空间映射
  • DMA
  • 中断处理

主机驱动层

这层主要负责初始化和配置PCIE Controller，让他能够正确地发送/接收TLP包，不同的PCIE Controller的实现千差万别，这层主要是在实现核心层定义的那几个ops函数指针

核心层

RC

核心层使用pci_host_bridge来描述Root Complex，它本身也是一个设备

pci_ops描述访问配置空间的方法，需要主机驱动层实现。常用的是map_bus、read和write，map_bus用于映射访问配置空间的region，read和write用于读写配置空间。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
[include/linux/pci.h]
struct pci_host_bridge {
	struct device	dev;
	struct pci_bus	*bus;		/* Root bus */
	struct pci_ops	*ops;       /* Low-level architecture-dependent routines */
	struct pci_ops	*child_ops;
	void		*sysdata;
	int		busnr;
	struct list_head windows;	 /* resource_entry */
	struct list_head dma_ranges; /* dma ranges resource list */
	......
};
struct pci_host_bridge *pci_alloc_host_bridge(size_t priv);
struct pci_host_bridge *devm_pci_alloc_host_bridge(struct device *dev,
	size_t priv);
void pci_free_host_bridge(struct pci_host_bridge *bridge);
int pci_host_probe(struct pci_host_bridge *bridge);

struct pci_ops {
	int (*add_bus)(struct pci_bus *bus);
	void (*remove_bus)(struct pci_bus *bus);
	void __iomem *(*map_bus)(struct pci_bus *bus, unsigned int devfn, int where);
	int (*read)(struct pci_bus *bus, unsigned int devfn, int where, int size, u32 *val);
	int (*write)(struct pci_bus *bus, unsigned int devfn, int where, int size, u32 val);
};
Bus

RC Core层使用struct pci_bus数据结构描述PCIe bus。所有PCIe bus组成一个PCIe树型结构。parent指向Parent buses，children指向Child buses。devices链表保存该bus上的所有设备。number为该bus的总线编号，primary表示上游总线编号，busn_res保存桥下游总线编号范围，max_bus_speed表示该bus支持的最大速度，cur_bus_speed表示该bus当前的速度。pci_find_bus根据PCIe域和总线编号查找struct pci_bus，pci_add_new_bus创建一个struct pci_bus并添加到父总线上，注册Host Bridge时会自动创建bus0的数据结构

注意：struct pci_bus描述的是物理上的总线，不是“device-bus-driver”模型下的总线，后者叫pci_bus_type

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
[include/linux/pci.h]
struct pci_bus {
	struct list_head node;		/* Node in list of buses */
	struct pci_bus	*parent;	/* Parent bus this bridge is on */
	struct list_head children;	/* List of child buses */
	struct list_head devices;	/* List of devices on this bus */
	struct pci_dev	*self;		/* Bridge device as seen by parent */
	struct list_head slots;		/* List of slots on this bus;
					   protected by pci_slot_mutex */
	struct resource *resource[PCI_BRIDGE_RESOURCE_NUM];
	struct list_head resources;	/* Address space routed to this bus */
	struct resource busn_res;	/* Bus numbers routed to this bus */

	struct pci_ops	*ops;		/* Configuration access functions */
	struct msi_controller *msi;	/* MSI controller */
	void		*sysdata;	/* Hook for sys-specific extension */
	struct proc_dir_entry *procdir;	/* Directory entry in /proc/bus/pci */

	unsigned char	number;		/* Bus number */
	unsigned char	primary;	/* Number of primary bridge */
	unsigned char	max_bus_speed;	/* enum pci_bus_speed */
	unsigned char	cur_bus_speed;	/* enum pci_bus_speed */
	......
};

struct pci_bus *pci_find_bus(int domain, int busnr);
struct pci_bus *pci_add_new_bus(struct pci_bus *parent,
	struct pci_dev *dev, int busnr);
void pci_remove_bus(struct pci_bus *bus);

int pci_bus_insert_busn_res(struct pci_bus *b, int bus, int busmax);
int pci_bus_update_busn_res_end(struct pci_bus *b, int busmax);
PCI Device

struct pci_dev数据结构描述PCIe Devices。devfn表述device和function编号，vendor、device等保存PCIe设备配置空间头信息，resource保存设备的资源，如BAR、ROMs等

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
[include/linux/pci.h]
/* The pci_dev structure describes PCI devices */
struct pci_dev {
	struct list_head bus_list;	/* Node in per-bus list */
	struct pci_bus	*bus;		/* Bus this device is on */
	struct pci_bus	*subordinate;	/* Bus this device bridges to */

	void		*sysdata;	/* Hook for sys-specific extension */
	struct proc_dir_entry *procent;	/* Device entry in /proc/bus/pci */
	struct pci_slot	*slot;		/* Physical slot this device is in */

	unsigned int	devfn;		/* Encoded device & function index */
	unsigned short	vendor;
	unsigned short	device;
	unsigned short	subsystem_vendor;
	unsigned short	subsystem_device;
	unsigned int	class;		/* 3 bytes: (base,sub,prog-if) */
	......
	struct pci_driver *driver;	/* Driver bound to this device */
	......
	int		cfg_size;		/* Size of config space */
	/*
	 * Instead of touching interrupt line and base address registers
	 * directly, use the values stored here. They might be different!
	 */
	unsigned int	irq;
	struct resource resource[DEVICE_COUNT_RESOURCE]; /* I/O and memory regions + expansion ROMs */
	bool		match_driver;		/* Skip attaching driver */
	......
};

// 创建设备
struct pci_dev *pci_alloc_dev(struct pci_bus *bus);
void pci_dev_put(struct pci_dev *dev);
void pci_device_add(struct pci_dev *dev, struct pci_bus *bus);
void pci_bus_add_device(struct pci_dev *dev);
void pci_bus_add_devices(const struct pci_bus *bus);

// 使能设备：底层是读写配置空间Command相关寄存器（mmio、io、dma）从硬件角度看就是controller给ep发tlp包
int pci_enable_device(struct pci_dev *pdev);
void pci_disable_device(struct pci_dev *pdev);

// bar资源管理：底层是对该设备bar对应的地址进行占用声明和冲突检测（被其他ep占用了）
// bar字段取0~6，对应配置空间的bar index
int pci_request_region(struct pci_dev *pdev, int bar, const char *name);
void pci_release_region(struct pci_dev *pdev, int bar);

// bar映射：在内核page table建立新的页表项
void __iomem *pci_iomap(struct pci_dev *pdev, int bar, unsigned long maxlen);
void pci_iounmap(struct pci_dev *pdev, void __iomem *addr);

// bar访问：映射后通过对地址的直接操作访问（MMIO）
u32 ioread32(const void __iomem *addr);
void iowrite32(u32 value, void __iomem *addr);

//bar资源查询（大小、起止地址）
resource_size_t pci_resource_start(const struct pci_dev *pdev, int bar);
resource_size_t pci_resource_len(const struct pci_dev *pdev, int bar);
unsigned long pci_resource_flags(const struct pci_dev *pdev, int bar);

// 配置空间访问
int pci_read_config_byte(const struct pci_dev *pdev, int where, u8 *val);
int pci_write_config_byte(struct pci_dev *pdev, int where, u8 val);

// 启用dma
void pci_set_master(struct pci_dev *pdev);

// 中断管理：本质是配置设备的 MSI capability
int pci_enable_msi(struct pci_dev *pdev);
void pci_disable_msi(struct pci_dev *pdev);

int pci_enable_msix_range(struct pci_dev *pdev,
                         struct msix_entry *entries,
                         int minvec, int maxvec);
void pci_disable_msix(struct pci_dev *pdev);
PCI Driver
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
[include/linux/pci.h]
struct pci_driver {
	struct list_head	node;
	const char		*name;
	/* Must be non-NULL for probe to be called */
	const struct pci_device_id *id_table;
	/* New device inserted */
	int  (*probe)(struct pci_dev *dev, const struct pci_device_id *id);
	/* Device removed (NULL if not a hot-plug capable driver) */
	void (*remove)(struct pci_dev *dev);
	/* Device suspended */
	int  (*suspend)(struct pci_dev *dev, pm_message_t state);
	/* Device woken up */
	int  (*resume)(struct pci_dev *dev);
	void (*shutdown)(struct pci_dev *dev);
	/* On PF */
	int  (*sriov_configure)(struct pci_dev *dev, int num_vfs);
	/*  */
	const struct pci_error_handlers *err_handler;
	......
};

// 驱动的注册与取消注册
int pci_register_driver(struct pci_driver *drv);
void pci_unregister_driver(struct pci_driver *drv);

PCIE的驱动和设备通过哪种方式匹配

  • RC：一般都是挂在platform总线上的，通过设备树的compatiable属性匹配
  • EP：挂在PCIE总线上，不通过设备树描述，一般使用id_table进行匹配
